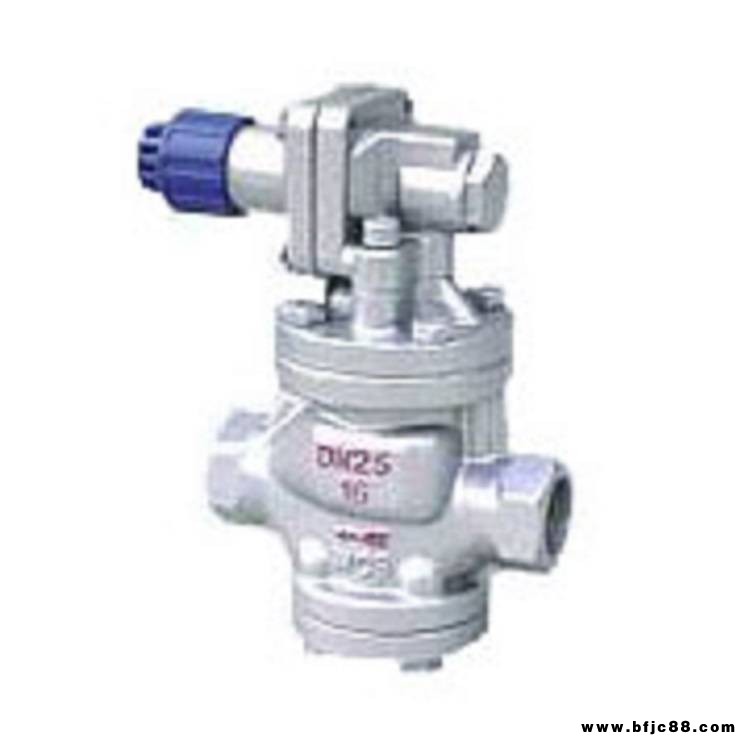

| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | 高靈敏度蒸汽減壓閥 |
| 連接形式 : | 內螺紋 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN40 |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 閥體 | 形態 : | 活塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | DN40 |
一、結構特點和用處:
??本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。?
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。?
?1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。?
?2、改善了流線分布，降低了噪聲。?
?3、改進了密封面結構，延長了密封面壽命。?
?本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
結構圖：
二、主要技術參數和性能指標：?
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
小壓差(Mpa) | 0.05 | 0.07 |
滲漏量 | GB12245-1989 | |
三、連接尺寸：
公稱通徑 | G | L | H | H1 |
15 | 1/2" | 140 | 160 | 65 |
20 | 3-4" | 140 | 160 | 65 |
25 | 1" | 160 | 168 | 68 |
32 | 1-1/4" | 180 | 185 | 75 |
40 | 1-1/2" | 200 | 185 | 78 |
50 | 2" | 230 | 193 | 88 |
四、流量系數(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
五、主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
缸套 活塞 | 鋁鐵青銅 |
膜片 | PH15-7Mo |
活塞環 | 對位聚苯 |
導閥座 導閥瓣 | 2Cr13 |
主閥彈簧 | 50CrVA |
導調主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
