| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | DP17 |
| 連接形式 : | 內螺紋 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 結構形式 : | 隔膜式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 直通式 |

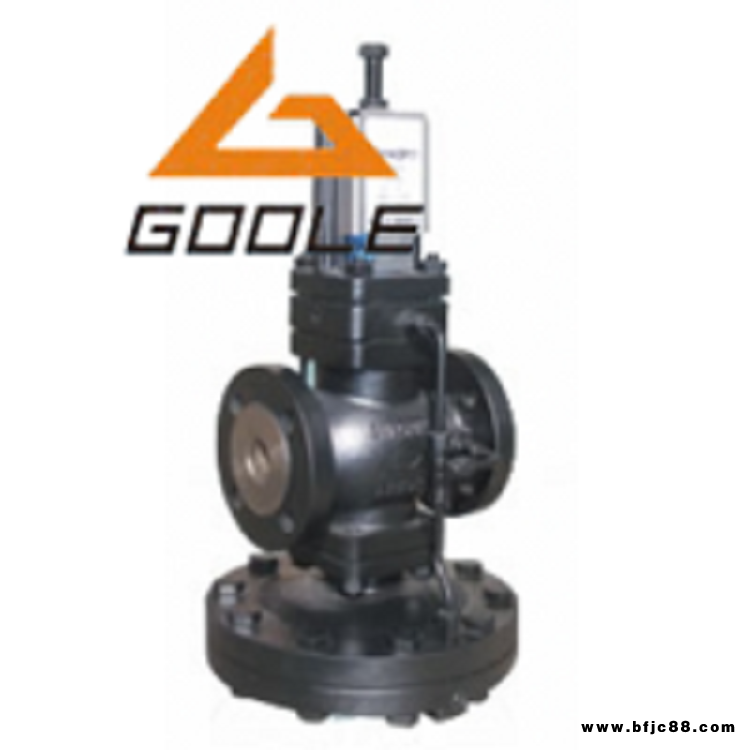

一、DP17導閥型隔膜式減壓閥的結構特點和用途
本系列減壓閥是我公司參考國外先進產品而研制開發成功的新型先導式超大膜片減壓閥，本產品在普通減壓閥的基礎上做了很大的改進，適用于蒸汽和壓縮空氣系統。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥開度，確保下游壓力的穩定。
DP17導閥型隔膜式減壓閥的壓力調節比可達10:1，控制準確。當壓力調節范圍超過10:1時，應采用兩個減壓閥串聯布置。
DP17導閥型隔膜式減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥，在穩壓的同時，實現溫度制造、上游壓力的控制、遠程的開關控制等。
二、DP17導閥型隔膜式減壓閥的流量系數（Cv）
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |
三、DP17導閥型隔膜式減壓閥的主要技術參數和性能指標
| 公稱壓力（MPa） | 2.5 |
| 殼體試驗壓力（MPa） | 3.75 |
| 密封試驗壓力（MPa） | 2.5 |
| 進口壓力（MPa） | 2.5 |
| 出口壓力范圍（MPa） | 0.02-1.6 |
| 壓力特性偏差（MPa）ΔP2p | GB12244-1989 |
| 流量特性偏差(MPa)ΔP2p | GB12244-1989 |
| 滲透量 | GB12245-1898 |
四、DP17導閥型隔膜式減壓閥的連接尺寸及主要零件材質
