| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 黃銅 | 型號 : | YB43(1)X |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN100 |
| 結構形式 : | 薄膜式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 直通式 | 規格 : | DN100 |

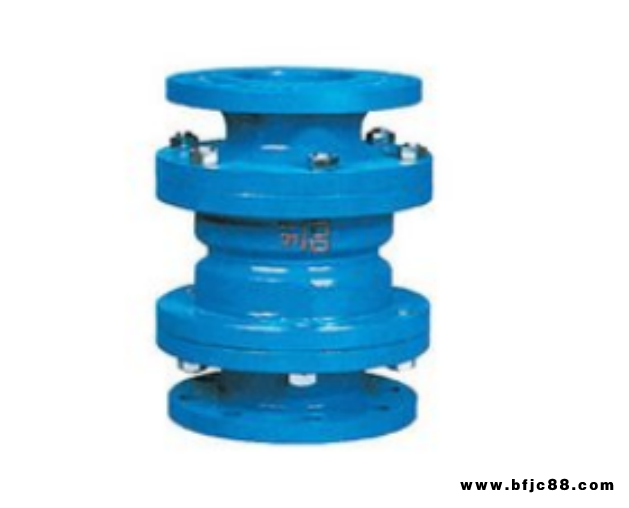

一、YB43(1)X固定比比例式減壓閥產品概述
YB43(1)X固定比比例式減壓閥要由閥體、進口法蘭、活塞、大缸套、小缸套、出口法蘭及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差，改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
二、YB43(1)X固定比比例式減壓閥產品用途
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
三、YB43(1)X固定比比例式減壓閥連接尺寸
| 公稱通徑 DN lmml | A | D3 |
|---|---|---|
| 25 | 232 | 115／125 |
| 32 | 246 | 140／150 |
| 40 | 256 | 150／155 |
| 50 | 270 | 165／175 |
| 65 | 306 | 185／200 |
| 80 | 320 | 210／230 |
| 100 | 340 | 240／265 |
| 125 | 400 | 275／300 |
| 150 | 429 | 310／350 |
| 200 | 358 | 355／400 |

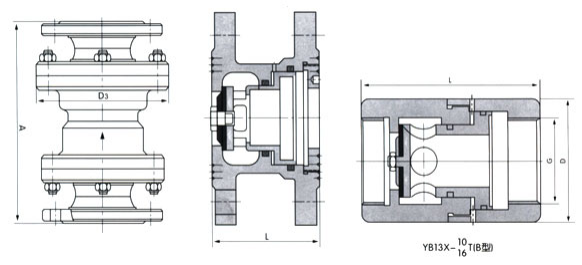

四、YB43(1)X固定比比例式減壓閥結構圖
