| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | 斯派莎克 |
| 連接形式 : | 法蘭 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN40 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 規格 : | DN40 |
一、結構特點和用處：

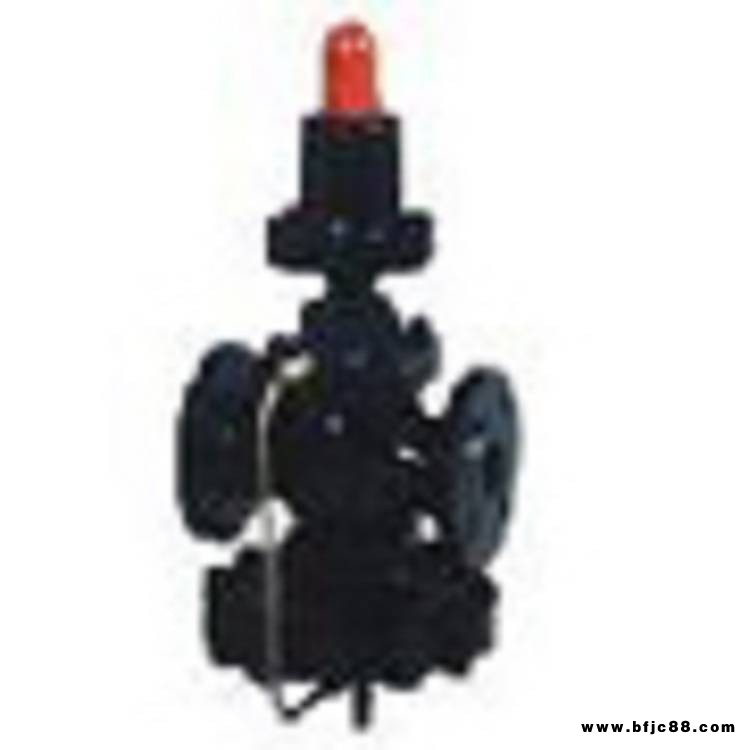

??DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加大了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。?
二、性能指標：
灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。?
F-F:DP17G工作溫度120℃。
注意：該系列產品的壓力調節范圍是0.2-1.7barg。

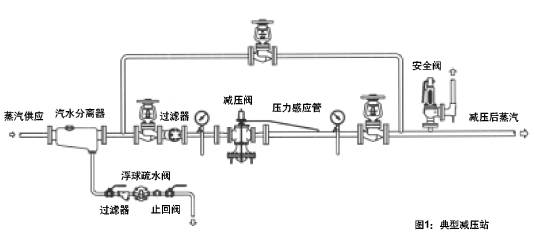

三、典型減壓站圖：
四、主要技術參數?：
公稱壓力 | PN25 | PN40 |
材 質 | 鑄鐵 | 鑄鋼 |
PMA允許壓力 | 25bar g @ 120℃ | 26bar g @ 120℃ |
TMA允許溫度 | 232℃ | 232℃ |
TMI 低允許溫度 | -10℃ | -10℃ |
PMO工作壓力* | 17bar g | 21bar g |
TMO工作溫度 | 232℃ | 232℃ |
TMIO 低工作溫度 | 0℃ | 0℃ |
出口壓力范圍(barg) | 0.2-14.0 | 0.2-14.0 |
冷態測試壓力 | 38bar g | 60bar g |
五、主要零件材料：
零件名稱 | 零件材料 PN16 | 零件材料 PN40 |
閥體 閥蓋 | 鑄鐵 | 鑄鋼 |
閥座 | 不銹鋼 | 不銹鋼 |
閥瓣 | 不銹鋼 | 不銹鋼 |
閥桿 | 不銹鋼 | 不銹鋼 |
膜片 | 316 | 316 |
調節彈簧 | 60Si2Mn | 60Si2Mn |
主閥彈簧 | 50CrVA | 50CrVA |
