| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 鑄鐵 | 型號 : | DP27導閥型 |
| 連接形式 : | 法蘭 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN65 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 類型(通道位置) : | 二通式 |
| 規格 : | DN65 |

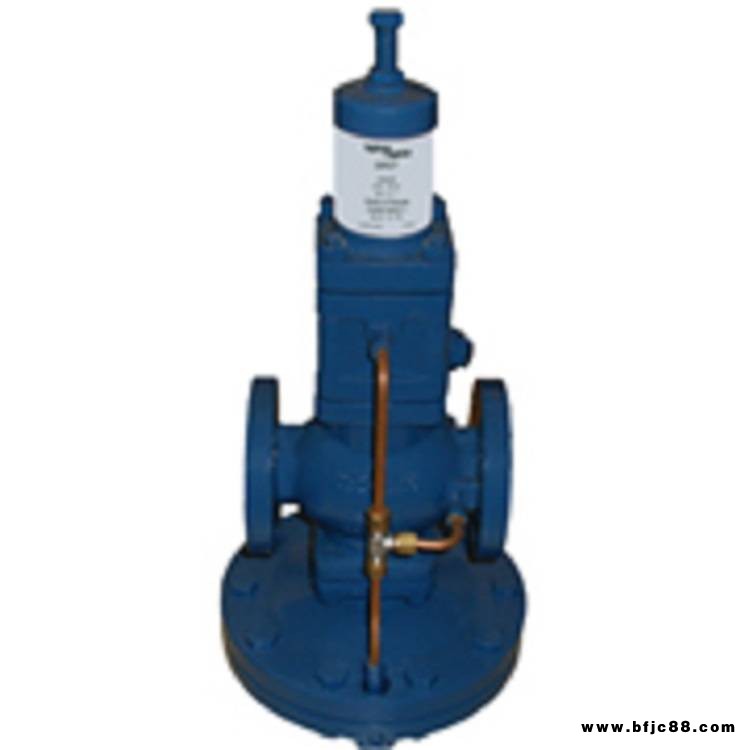

一、產品結構特點及用處：
? DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體，主閥閥芯，導閥閥芯閥座，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。DP27G為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）。DP27減壓閥可在同一主閥體上組合多個導閥，用于實現兩級壓力控制，溫度壓力控制，遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa。
結構圖：
二、性能指標：
灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。?
F-F-E:DP27G工作溫度120℃。
G-G：DP27E工作溫度是190℃@10barg。
注意：該系列產品的壓力調節范圍是0.2-1.7barg。
三、主要技術參數：
公稱壓力 | PN25 |
PMA允許壓力 | A-D-E 25bar g @ 120℃ |
A-B-C? 17.2bar g @ 40℃ | |
TMA允許溫度 | 232℃ @ 21bar g |
TMI 低允許溫度 | -10℃ |
PMO工作壓力 | DP27 DP27G ?17barg |
| DP27E ?10barg | |
TMO工作溫度 | DP27 232℃ @ 21bar g |
| DP27E ?190℃ @ 10bar g | |
| DP27G 120℃ @ 25bar g | |
TMIO 低工作溫度 | ?0℃ |
出口壓力范圍 | 0.2-1.7bar g |
冷態測試壓力 | 38bar g |
四、主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 | 球墨鑄鐵/WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 316 |
調節彈簧 | 60Si2Mn |
主閥彈簧 | 50CrVA |
