| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | Ya11X |
| 連接形式 : | 內螺紋 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN25 |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 直通式 |
| 規格 : | DN25 |

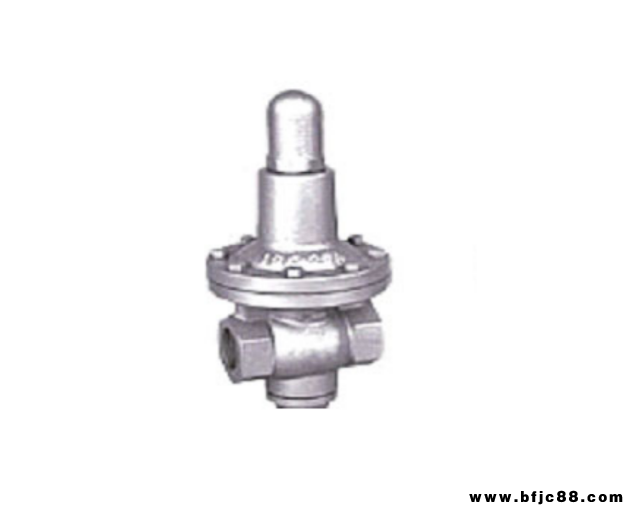

一、Ya11X特大薄膜型高靈敏度水減壓閥產品概述
Ya11X型特大薄膜型高靈敏度水減壓閥是參考國外同類產品研制開發的，屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化（例如0.005MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。Ya11X型特大薄膜型高靈敏度水減壓閥特別適用于進口壓力變化大，出口流量變化大，需要出口壓力較好穩定的供水管路。
二、Ya11X特大薄膜型高靈敏度水減壓閥產品概述
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
三、Ya11X特大薄膜型高靈敏度水減壓閥零件材質
| 零件名稱 | 零件材料 |
|---|---|
| 閥體閥蓋 | WCB |
| 閥座 | H62 |
| 閥瓣 | H62 |
| 閥瓣座 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
四、Ya11X特大薄膜型高靈敏度水減壓閥技術參數
| 公稱壓力（MPa） | 1.0 |
|---|---|
| 殼體實驗壓力（MPa）* | 1.5 |
| 密封試驗壓力（MPa） | 1.0 |
| 進口壓力（MPa） | 1.0 |
| 出口壓力范圍（MPa） | 0.02-0.2 |
| 壓力特性偏差（MPa）△P2p | Gb12244-1989 |
| 流量特性偏差（MPa）△P2G | Gb12244-1989 |
| 滲漏量 | 0 |
| 工作溫度 | 0℃-80℃ |

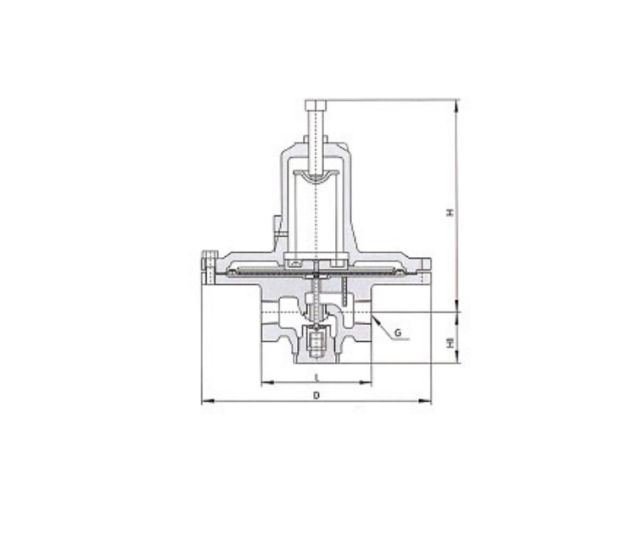

五、Ya11X特大薄膜型高靈敏度水減壓閥結構圖
