| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | YX741X |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 零部件及配件 : | 閥體 |

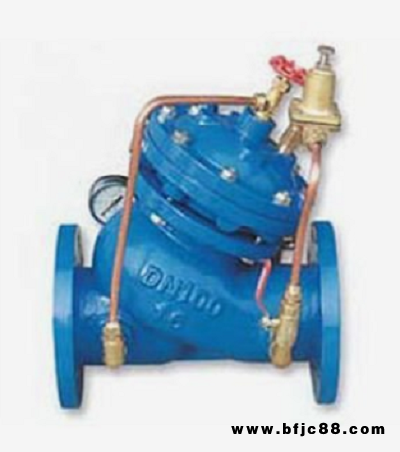

YX741X可調式減壓穩壓閥
產品概述
YX741X可調式減壓穩壓閥由主閥和針型組成,主閥閥體采用全通道、直流式、流線型設計,并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和和控制室的反饋作用來穩定出口壓力。
本產品利用針型調節閥、導閥進行水壓自力控制,不需要附加其它裝置和能源,維護保養簡便,受進口壓力和流量影響小,壓力控制準確度高,減壓穩壓可靠。
工作原理
當管道從進水端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上,當出口壓力高于導閥設定值時,導閥關閉,控制室停止排水,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟,控制室向下游排水。由于導閥的排水量大于針閥的進水量,主閥控制室壓力下降,進口壓力使主閥開啟。穩定狀態下,控制室進水、排水相同,開度不變,出口壓力不變。
調節導閥彈簧即可設定出口壓力。
工作特點
1、壓力控制穩定可靠。導閥、主閥連續工作,下游壓力變化連續、平穩,受進口壓力影響小。
2、操作方便。工作壓力調定后,當上游壓力或流量變動時主閥自動調節,穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。

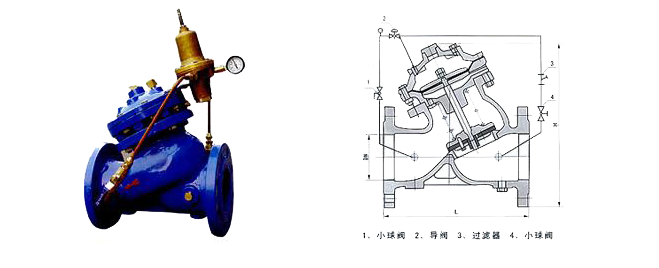

YX741X隔膜式可調減壓穩壓閥結構圖
功能與用途
本閥門一般安裝在供水管網系統的上游,實現對其下游管網或裝置的減壓穩壓功能。
本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

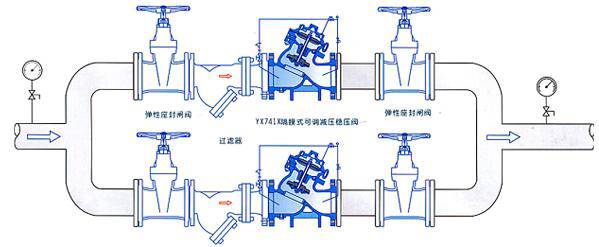

YX741X隔膜式可調減壓穩壓閥安裝示意圖
