| 產品特性 : | 質量保障 | 型號 : | X61F |
| 品牌 : | 工奧閥門 | 材質 : | 鑄鐵 |
| 連接形式 : | 焊接 | 加工定制 : | 否 |
| 公稱通徑 : | DN20 | 結構形式 : | 自封式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 適用介質 : | 油品 | 規格 : | DN20 |

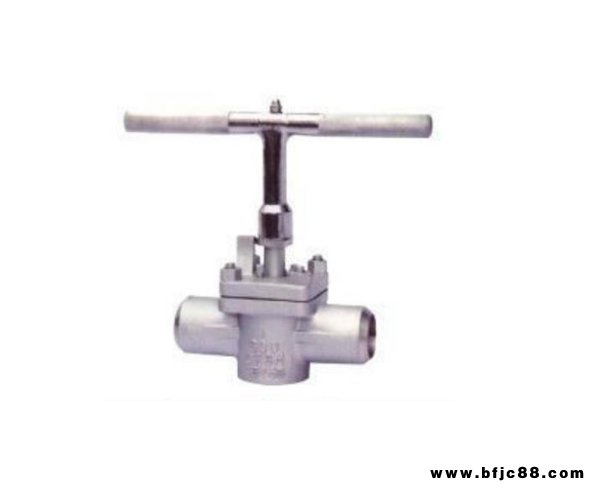

一、X61F美標承插焊式卡套旋塞閥產品概述
美標承插焊式卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。
二、X61F美標承插焊式卡套旋塞閥產品應用
美標承插焊卡套旋塞閥適用于公稱壓力CLASS150～CLASS600LB，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
三、X61F美標承插焊式卡套旋塞閥產品特點
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、承插焊卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、不銹鋼手動閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
四、X61F美標承插焊式卡套旋塞閥連接尺寸
| 公稱壓力（MPa） | 公稱通徑（in） | 尺寸（mm） | |||||||
| d | d1 | d2 | L | b | H | Lo | Do | ||
| 150Lb | 1/2“ | 13 | 21.8±0.1 | 36 | 108 | 10 | 110 | 175 | - |
| 3/4“ | 19 | 27.2±0.1 | 41 | 117 | 13 | 115 | 175 | - | |
| 1“ | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 175 | - | |
| 11/4“ | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 220 | ||
| 11/2“ | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 280 | - | |
| 2“ | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | - | |
| 21/2“ | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 350 | - | |
| 3“ | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 405 | - | |
| 4“ | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | - | 300 | |
五、X61F美標承插焊式卡套旋塞閥結構圖
