| 產品特性 : | 質量保障 | 型號 : | X43 |
| 品牌 : | 工奧閥門 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | DN65 | 結構形式 : | 自封式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 適用介質 : | 水 | 規格 : | DN65 |

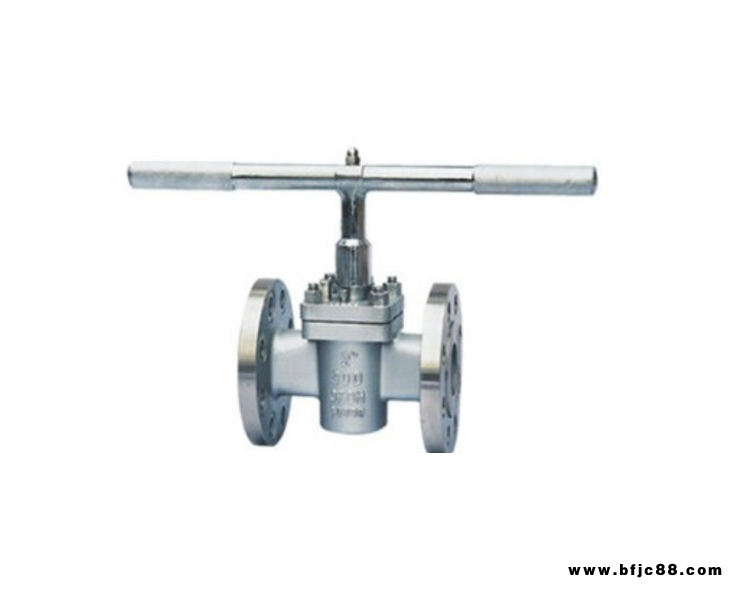

一、X43國標法蘭卡套旋塞閥產品參數
| 產品名稱： | 國標法蘭卡套旋塞閥 | 產品型號： | X43 |
| 驅動方式： | 手動 | 連接形式： | 法蘭、卡套 |
| 結構形式： | 直通 | 密封材料： | 橡膠 |
| 壓力范圍： | 1.6～6.4MPa | 公稱通徑： | DN15-DN300 |
二、X43國標法蘭卡套旋塞閥連接尺寸 注：DN100以上帶蝸輪
| 公稱壓力（mpa） | 公稱通徑 （in） | 尺寸（mm） | |||||||||
| d | d1 | d2 | d3 | L | b-f | N-Ф | H | Lo | Do | ||
| 1.6 (PN16) | 15 | 15 | 45 | 65 | 95 | 130 | 16-2 | 4-Ф14 | 150 | 300 | - |
| 20 | 20 | 58 | 75 | 105 | 150 | 18-2 | 4-Ф14 | 155 | 300 | - | |
| 25 | 25 | 68 | 85 | 115 | 160 | 18-2 | 4-Ф14 | 160 | 300 | - | |
| 32 | 32 | 78 | 100 | 140 | 180 | 18-2 | 4-Ф18 | 180 | 350 | - | |
| 40 | 40 | 88 | 110 | 150 | 200 | 18-3 | 4-Ф18 | 190 | 400 | - | |
| 50 | 50 | 102 | 125 | 165 | 230 | 20-3 | 4-Ф18 | 200 | 500 | - | |
| 65 | 65 | 122 | 145 | 185 | 290 | 18-3 | 4-Ф18 | 220 | 500 | - | |
| 80 | 80 | 138 | 160 | 200 | 310 | 20-3 | 8-Ф18 | 230 | 550 | - | |
| 100 | 100 | 158 | 180 | 220 | 350 | 20-3 | 8-Ф18 | 380 | - | 300 | |
| 125 | 125 | 188 | 210 | 250 | 400 | 22-3 | 8-Ф18 | 460 | - | 300 | |
| 150 | 150 | 212 | 240 | 285 | 480 | 22-3 | 8-Ф22 | 520 | - | 320 | |
| 200 | 200 | 268 | 295 | 340 | 600 | 24-3 | 12-Ф22 | 580 | - | 320 | |
| 250 | 250 | 320 | 355 | 405 | 730 | 26-3 | 12-Ф26 | 620 | - | 350 | |
| 300 | 300 | 378 | 410 | 460 | 850 | 28-4 | 12-Ф26 | 680 | - | 380 | |

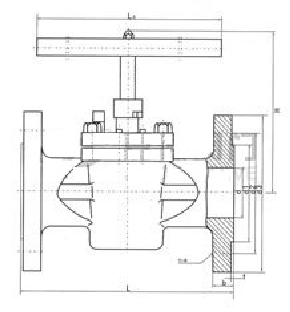

三、X43國標法蘭卡套旋塞閥結構圖
