| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | QB1 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 材質 : | 鑄鐵 |
| 連接形式 : | 螺紋 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥桿 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 直通式 |
| 規格 : | DN20 |
一、QB1 螺紋單口排氣閥產品概述
QB1 螺紋單口排氣閥為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。
QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
二、QB1 螺紋單口排氣閥工作原理
管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的時候，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
三、QB1 螺紋單口排氣閥零件材質
1、閥體、鑄鐵
2、閥蓋、鑄鐵
3、浮球、不銹鋼
4、塞頭、橡膠
5、排氣閥、黃銅
6、螺絲、螺帽、元鋼
四、QB1 螺紋單口排氣閥連接尺寸
| 連接方式 | DN | H | D | D1 | Z-фd |
|---|---|---|---|---|---|
| 法蘭式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 絲口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |

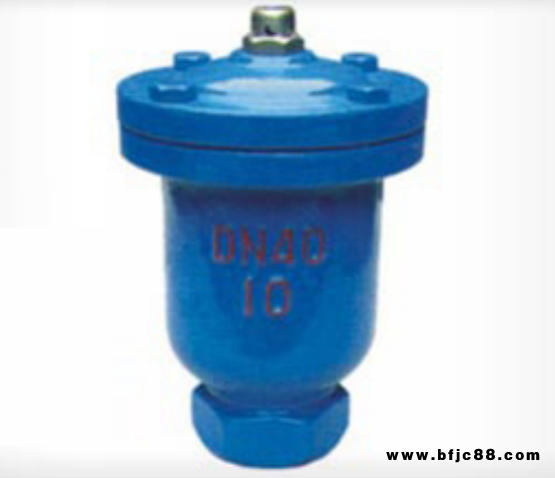

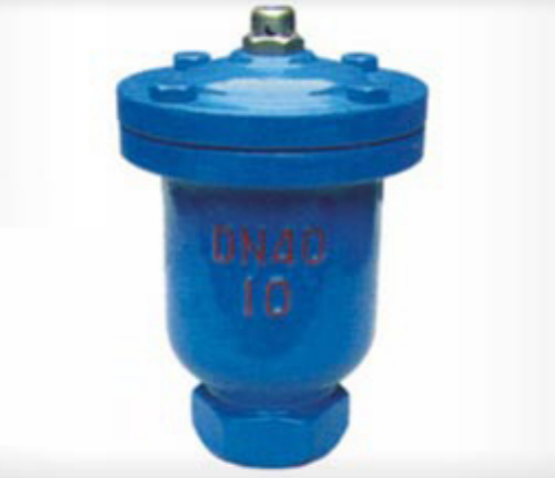

五、QB1 螺紋單口排氣閥實物圖及結構圖
