| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | P4X | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 直通式 |

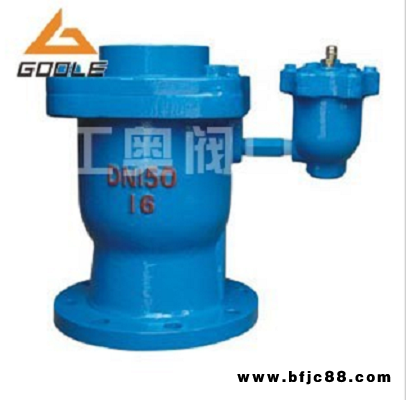

P4X復合式排氣閥采用雙氣口設計,在右側延伸還有一個小型排氣閥,主要用于水泵出口及給水、排水管線中,具有自動排氣與自動的功能,提高輸水管路的排送效率,降低排送成本。一旦管道內產生負壓,迅速導入外界空氣,保護管線免受壓破壞;并可迅速排出管道中的空氣。
一、P4X復合式排氣閥產品特點:
1.密封可靠,特殊密封設計;
2.自動排氣與自動,無須人去操作;
3.具有三種功能:(1)排出管道中的大量空氣;(2)系統運行中的小量排氣;(3)高速導入外界空氣;
4.經久耐用。小浮球按固定軌跡運動,不會碰撞殼體;
5.關閉力大,較其它排氣閥增加了配重—加大了關閉力;
6.較其它種類的排氣閥的高度尺寸小,(其他排氣閥為閥蓋 排氣);
7.不會有壓力水沖刷浮球,引起浮球的誤動關閉。
二、P4X復合式排氣閥技術參數:
1.公稱壓力:1.0Mpa;
2.適用介質:清水、污水、原水;
3.介質溫度:0-80℃
三、P4X復合式排氣閥主要外形連接尺寸:
公稱 通徑 | ???????外形尺寸(mm) | ?????????????法蘭尺寸(mm) | |||||
長度A | 寬度B/L | 高度H | 外徑D | 螺栓孔中心圓直徑??? ????K???????????? | 法蘭厚?度 ??C | 螺栓孔 ?n-d | |
DN50 | ?250 | 130 | ?260 | ?165 | ??125 | ?19 | ?4-19 |
DN80 | ?315 | ?170 | ?340 | ?200 | ??160 | ?19 | ?8-19 |
DN100 | ?413 | ?334 | ?220 | ??180 | ?19 | ?8-19 | |
DN150 | ?580 | ?520 | ?285 | ??240 | ?19 | ?8-23 | |
DN200 | ?668 | ?640 | ?340 | ??295 | ?22 | ?8-23 | |
DN250 | ?770 | ?780 | ?395 | ??350 | ?22 | 12-23 | |
DN300 | ?850 | ?920 | ?445 | ??400 | ?24.5 | 12-23 | |
四、P4X復合式排氣閥結構圖：
