| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | CVKR型 | 材質 : | GG25 |
| 連接形式 : | 對夾 | 加工定制 : | 否 |
| 種類 : | CVKR型 | 公稱通徑 : | DN300 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 德標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | DN300 |
一、CVKR型靜音式止回閥產品概述

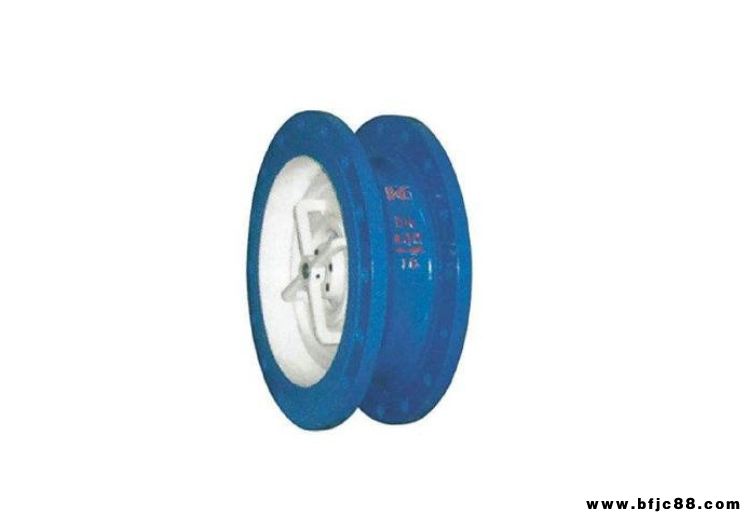

CVKR型靜音式止回閥大口徑靜音止回閥采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證 小的壓力損失。靜音式止目閥安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
二、CVKR型靜音式止回閥技術參數
| 公稱通徑 | DN300-600mm |
|---|---|
| 公稱壓力 | 1.0/1.6/2.5MPa |
| 工作溫度 | 0℃-80℃ |
| 密封試驗 | 1.1倍公稱壓力 |
| 殼體試驗 | 1.5倍公稱壓力 |
三、CVKR型靜音式止回閥零件材料
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | GG25 |
| 2 | 閥盤 | QA19-4 |
| 3 | 軸承 | QA19-4 |
| 4 | 彈簧 | SYS316 |
| 5 | 導流體 | GG25 |
| 6 | 閥座 | QA19-4 |
四、CVKR型靜音式止回閥連接尺寸
| 型號 | 公稱通徑 | D1 | D2 | D3 | N-ΦD | L | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |||
| CVKR-0300 | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | ||
| CVKR-0350 | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
| CVKR-0400 | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
| CVKR-0450 | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
| CVKR-0500 | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
| CVKR-0600 | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
| CVKR-0700 | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
| CVKR-0800 | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
| CVKR-0900 | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
| CVKR-1000 | DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
| CVKR-1200 | DN1200 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | ||
五、CVKR型靜音式止回閥結構圖
