| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H64Y | 材質 : | 碳鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 是 |
| 公稱通徑 : | DN150 | 適用介質 : | 水 |
| 壓力環境 : | 高壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 高溫 | 規格 : | DN150 |

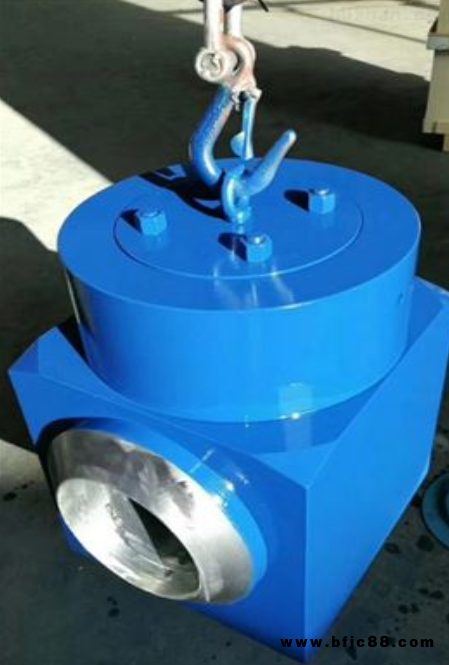

H64Y-200 H64Y-250 H64Y-320電站焊接止回閥 用途：本閥門主要用于汽、水管道上作防止介質倒流用，常用于鍋爐主給水管道系統，也可用于其它要求介質單向流動的管道上。
結構特點：
1. 采用壓力自密封式密封結構，密封可靠，適用于超高壓、高溫工況。
2. 密封面為平面密封，堆焊硬質合金，經研磨拋光，密封可靠，壽命長。
3. 旋啟式閥瓣依靠自重和介質力自行關閉。
4. 閥門運行時流阻小。
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥 主要零件材料：
閥體
閥蓋
閥座
閥瓣
銷軸
WCB
20
20
20
不銹鋼
H64Y-200 H64Y-250 H64Y-320電站焊接止回閥 主要外形尺寸連接尺寸：
| H64Y-200 | 186 | 225 | 400 | 900 | 449 | 210 | 398 | φ219×20 |
| DN175, PN20MPa | ||||||||
| H64Y-250 | 209 | 280 | 490 | 1000 | 532 | 270 | 686 | φ273×32 |
| DN225, PN25MPa | ||||||||
| H64Y-250 | 294 | 386 | 620 | 1100 | 670 | 330 | 1397 | φ377×45 |
| DN300, PN25MPa |
