| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | JLH | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 |

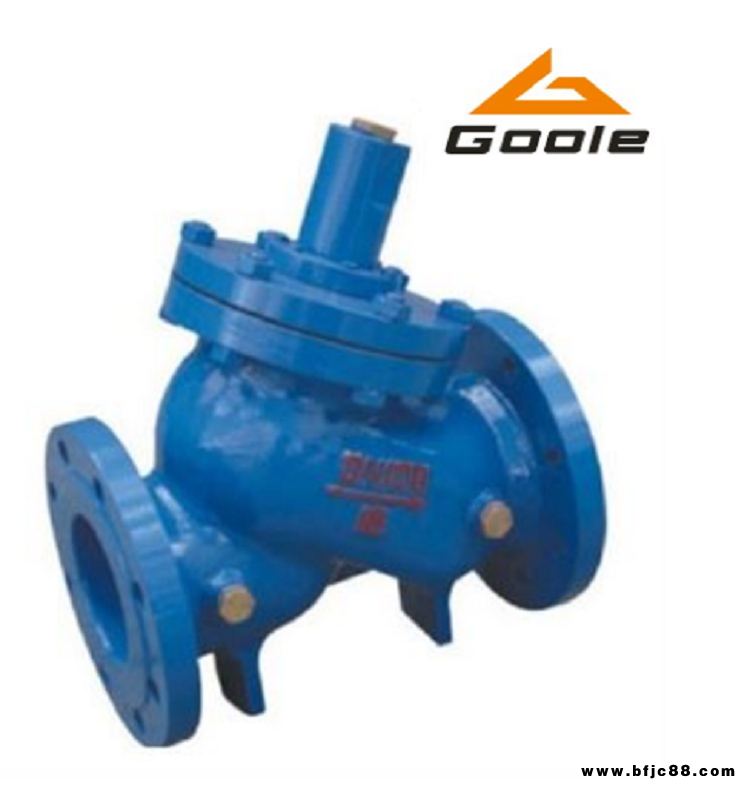

一、JLH型快閉止回閥產品介紹
三合一多功能控制閥JLH三合一多功能止回閥/多功能快閉止回閥JLH(Y型)三合一快閉止回閥/多功能止回閥JHL41X,Y型三合一止回閥由閥體，閥座，閥桿，彈簧，閥瓣配套等零件組成，開泵時閥瓣在水的推力上升，開啟閥門。同時彈簧被壓力的作用迅速關閉，當水流接近于零時，閥瓣完全關閉。水無倒流現象，不產生動力，防止了水錘的產生。其特點：1）防止水錘產生，2）、關閉無噪音。3）、水頭損失小。4）、適用范圍廣闊。5）、密封效果好。適用于清水、污水等排水系統中。
JLH（Y型)多功能快閉止回閥主閥體采用Y型隔膜式結構，密封副為非金屬密封，閥門一般要求水平安裝，與管道的連接形式為法蘭連接。
二、LH型快閉止回閥工作原理
JLH型快閉止回閥（三合一多功能止回閥）主要用于泵出口處，在水泵停止時、其快速止回、防止水錘產生的作用。開泵時、閥瓣在水底推力下上升、開啟閥門，同時彈簧在彈簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
三、LH型快閉止回閥性能
1、三合一快閉止回閥融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。
2、可做為管道自動平衡分配閥使用，只要*調好流量不動，以后停泵或開機都不需要再調，始終保持*調好的流量。
3、停泵后閥瓣自動快速止回，關閉平穩無水錘。
4、長期停泵或泵修理，為確保安全密封，可將閥桿擰到底，頂住閥瓣即實現截止閥功能。JLH截止、節流、止回多功能閥完全取代了傳統管道裝置中須裝截止閥、調節閥、止回閥三臺閥門使用，大量減少投資、空間和安裝費用。
5、即使泵出口壓力小也可以抬起閥瓣。并使流體通過，0 04～0 07kgf/cm2開始工作。
6、因停止運轉而使流體的流動一性被削弱時，閥瓣受彈簧作用，而關閉閥，這樣完全可以防止一般止回閥因逆流而產生的水擊。
7、多功能止回閥其密封墊是由合成橡膠制作的，因而可以吸收關閉閥瓣時所產生的沖擊，并且完全密封。
四、LH型快閉止回閥特點
1、用一個閥門，可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3、通過調節開度，可以調節泵的輸出量。
4、裝有指示器，可以確認閥門的開啟度。
5、密封墊用丁jing橡膠制作，不會泄漏，可以吸收沖力。
6、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7、可節約水量的設備材料和費用，縮小安裝空間。
8、由于形狀和結構高等成流線型，因而壓降很小。
9、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10、水平管道，垂直管道上均可安裝。
五、LH型快閉止回閥主要零件
零件名稱 | 材質 |
閥體、閥蓋、 | 鑄鐵、鑄鋼、不銹鋼、 |
閥桿 | 不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁晴橡膠 |
“0”型圈 | 丁晴橡膠 |
彈簧 | 不銹鋼 |
導套 | 黃銅、不銹鋼 |
