| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H61H | 材質 : | 合金鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 是 |
| 公稱通徑 : | DN100 | 適用介質 : | 水 |
| 壓力環境 : | 高壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN100 |

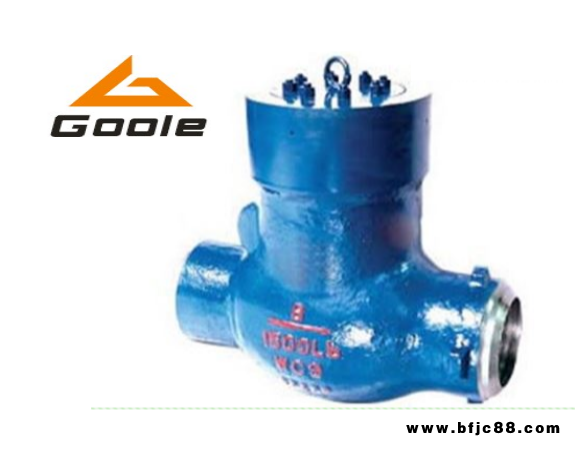

portant;"="">電站止回閥是一種閥體為模鍛件，中腔采用無閥蓋壓力自緊式結構，內腔壓力越高密封性能越好，進出端設計成對焊連接，焊接坡口可按標準或用戶要求制作，適用于火力發電廠主給水、循環水及抽汽回熱等管道上，防止高溫高壓介質到流，對水泵等主機設備安全起保護作用的裝置。其閥座密封面堆焊鉆基硬質合金，具有耐磨、耐高溫、抗腐蝕、抗擦傷和使用壽命長的特點。本產品應安裝在介質流向從下往 的水平管道上。
電站止回閥是一種閥瓣沿著閥座中心線作升降運動的焊接連接直通式升降止回閥，其閥體與截止閥閥體類似，甚至可以通用，在閥蓋導向套筒側部或閥瓣導向筒側部加工有泄壓孔，當閥瓣上升時，通過泄壓孔排出套筒內的介質，以減小閥瓣開啟時的阻力。本產品靠介質的壓力頂開閥瓣而導通，無介質壓力作用時或介質反向流動時，閥瓣迅速回座與閥座緊密吻合而實現密封。
portant;"="">電站止回閥用途
安裝在火汽管道上，作為自動防止介質逆流的安全裝置。
電站止回閥結構特點
1、? 閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、? 閥體、閥蓋均為模鍛件。
3、? 閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
portant;"="">4、止回閥應安裝在水平管道上介質流向從下往 （正流）。
portant;"="">電站止回閥執行標準
portant;"="">1．? 設計制造與驗收按日本火力發電閥門標準E101和JB/T3595、DL/T531標準規定。
portant;"="">2、結構長度按E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
portant;"="">3、壓力-溫度等級按E101、JB/T3595標準規定。
portant;"="">4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
portant;"="">電站止回閥主要零件材料
型號 | 零件名稱 | ||||||||||||||
閥體 | 閥瓣 | 彈簧 | 閥桿 | 填料 | 壓板 | 閥蓋 | 鎖緊螺母 | ||||||||
H61Y-250 H61Y-320 | 碳鋼 | 碳鋼 | 彈簧鋼 | 不銹鋼 | 柔性石墨 | 碳鋼 | 碳鋼 | 優質碳素鋼 | |||||||
H61Y-P54100V H61Y-P57170V | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 彈簧鋼 | 鉻鑰釩鋼 | 柔性石墨 | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 鉻鑰鋼 | |||||||
H61Y-200 H61Y-250 H61Y-300 | 碳鋼 | 碳鋼 | 彈簧鋼 | 不銹鋼 | 柔性石墨 | 碳鋼 | 優質碳素鋼 | ||||||||
H61Y-P54100V H61Y-P57170V ? | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 彈簧鋼 | 鉻鑰釩鋼 | 柔性石墨 | 鉻鑰釩鋼 | 鉻鑰鋼 | ||||||||
