| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H664Y | 材質 : | 合金鋼 |
| 連接形式 : | 焊接 | 公稱通徑 : | DN150 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN150 |

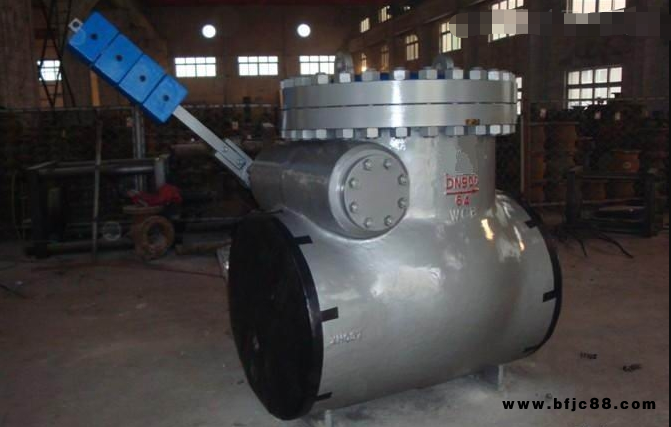

portant;"="">抽氣止回閥該系列產品主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。工奧公司完善的質保體系使高質量產品有了強有力保護。公司質保設備齊全，質保體系運行健康、有效、確保產品質量有保證，用戶反映很好。
portant;"="">
portant;"="">特點：
?設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，真空
?針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金；
?閥瓣設計為經搖桿與閥桿活動連接，可與閥認密封面自對對中，保證密封面吻合；
?閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全；
?閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生；
?閥體內腔采用流線型設計，流通能力大，減小閥門阻力；
?執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作；
?氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；
?關閉件開啟設有限位機構，避免開啟過位造成損壞；
?執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示；
?也可根據用戶具體要求進行針對性設計。
portant;"="">
一、H664Y抽氣止回閥試驗標準：
設計制造標準：ASME/ANSIB16.34、E101、JB/T3595
結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
portant;"="">二、抽氣止回閥主要零件材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | WC6 | WC9 | ||
2 | 閥 瓣 | WCB | WC6 | WC9 | ||
3 | 搖 桿 | WCB | WC6 | WC9 | ||
4 | 閥 桿 | 2Cr13 | 20Cr1Mo1V1A | 25Cr2Mo1V | ||
5 | 閥 蓋 | WCB | WC6 | WC9 | ||
6 | 缸 體 | 25 | 25 | 25 | ||
7 | 彈 簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | ||
portant;"="">三、抽氣止回閥主要性能規范
公稱壓力PN(MPa) | 4.0 | 6.4 | 10.0 | 2.0 | 5.0 |
強度試驗壓力(MPa) | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 |
密封試驗壓力(MPa) | 4.4 | 7.1 | 11.0 | 2.2 | 5.5 |
設計制造 | JIS E101、JB/T 3595、DL/T 531、ASME B16.34 | ||||
結構長度 | JIS E101、JB/T 2766、GB/T 15188.1、 | ||||
連接端標準 | JB/T 3595、ANSI B16.25或按用戶要求 | ||||
檢驗與試驗 | JIS E101、JB/T 3595、DL/T 531、API 598 | ||||
portant;"="">四、抽氣止回閥主要外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
L | d | D | H | H1 | ||
2.0 | 450 | 740 | 428 | 482 | 755 | 990 |
500 | 790 | 478 | 532 | 852 | 990 | |
600 | 915 | 574 | 634 | 1150 | 990 | |
700 | 1040 | 678 | 726 | 1240 | 990 | |
5.0 | 200 | 526 | 198 | 248 | 815 | — |
300 | 610 | 296 | 332 | 845 | — | |
350 | 838 | 332 | 380 | 889 | — | |
10.0 | 250 | 680 | 236 | 302 | 904 | — |
500 | 1020 | 478 | 532 | 1240 | — | |
10.0C6 | 250 | 526 | 188 | 248 | 815 | — |
500 | 680 | 236 | 302 | 904 | — | |
