| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HH47X | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 結構形式 : | 蝶式 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 |
緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、伐瓣、緩沖性能好等特點，是工業用水和城市排污的產品。

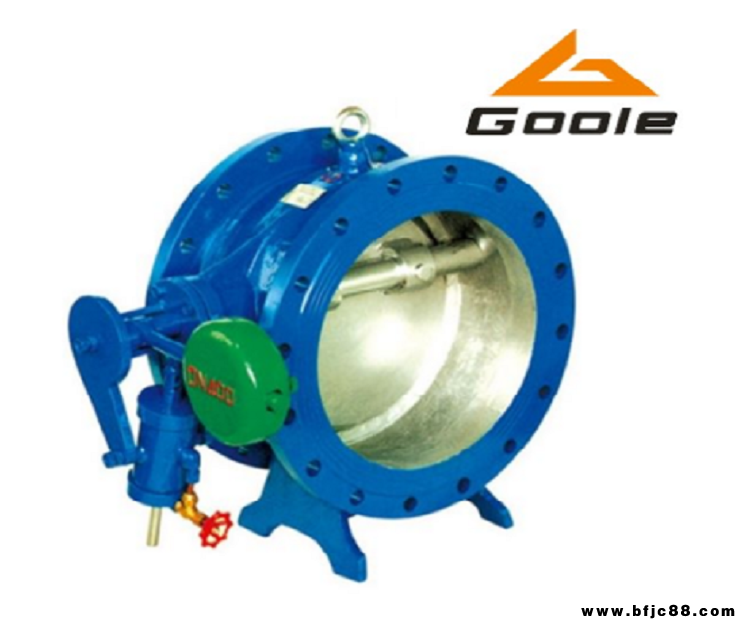

一、HH47X蝶式緩沖止回閥
公稱壓力：1.0～2.5mpa
公稱通經：40～1400mm
適用介質：水、油、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：gb/t 17241.6 gb/t 9113
試驗標準: gb/t 13927 ap1598
二、HH47X蝶式緩沖止回閥主要零件材料
零件名稱 | 閥體 | 蝶板 | 閥桿 | 填料 | 密封圈 |
材料 | 灰鑄鐵、鑄鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 不銹鋼 | 聚四氟乙烯 | 橡膠 |
三、HH47X蝶式緩沖止回閥主要連接尺寸
dn（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
l | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
h | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
b1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
