| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H647H | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 蝶式 |
| 公稱通徑 : | DN300 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 工作溫度 : | 常溫 | 規格 : | DN300 |

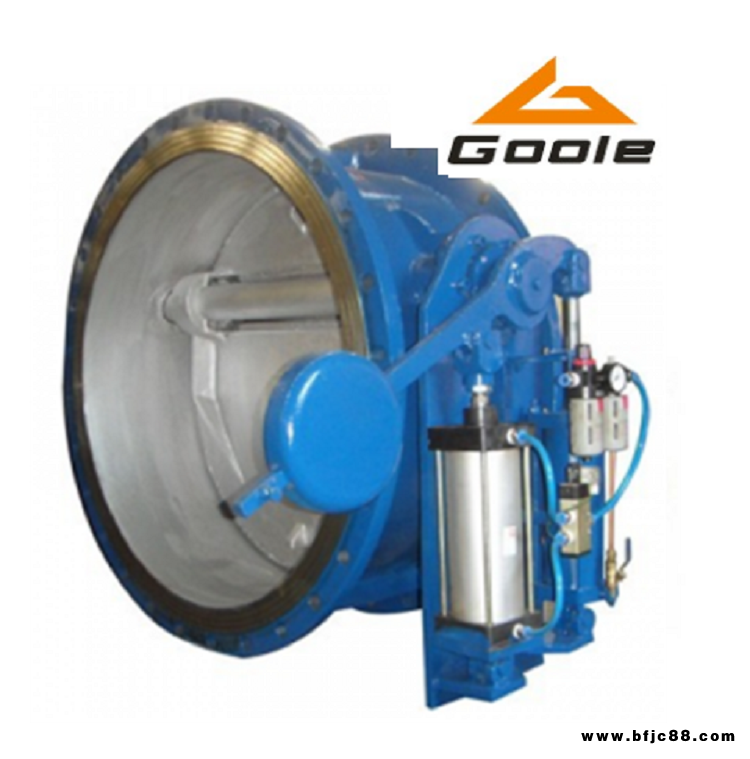

一、氣動快閉蝶型止回閥安裝說明
安裝在風機出口，以防止介質逆流，起到保持系統壓力和保護風機的作用。型雙偏心止回閥，具有快開快閉裝置，該閥適用于燃性 氣體介質等。安裝在風機出口，以防止介質逆流，起到保持系統壓力和保護風機的作用。
二、氣動快閉蝶型止回閥原理
氣液阻尼缸是該止回閥的阻尼裝置，其阻尼介質為液壓油，當閥門自動關閉時，阻尼裝置的阻尼發生作用：風門/蝶板的關閉分為兩個階 段，β=75°～30°為快關段，阻尼裝置的阻尼作用很小；β=30°～0°為慢關段，阻尼的作用加大，當風門/蝶板關閉到后1/6行程時，電磁閥斷電 接通助推氣缸壓縮空氣，幫助風門/蝶板完全關閉，且快關閉段和慢關閉段的時間，可以通過改變配重錘在配重臂上的位置以及調節節流閥進行調整(調整節流閥只 對快關段起作用)
