| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HH48X | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 種類 : | NRVR靜音式 | 結構形式 : | 蝶式 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | 齊全 |
一、產品概述

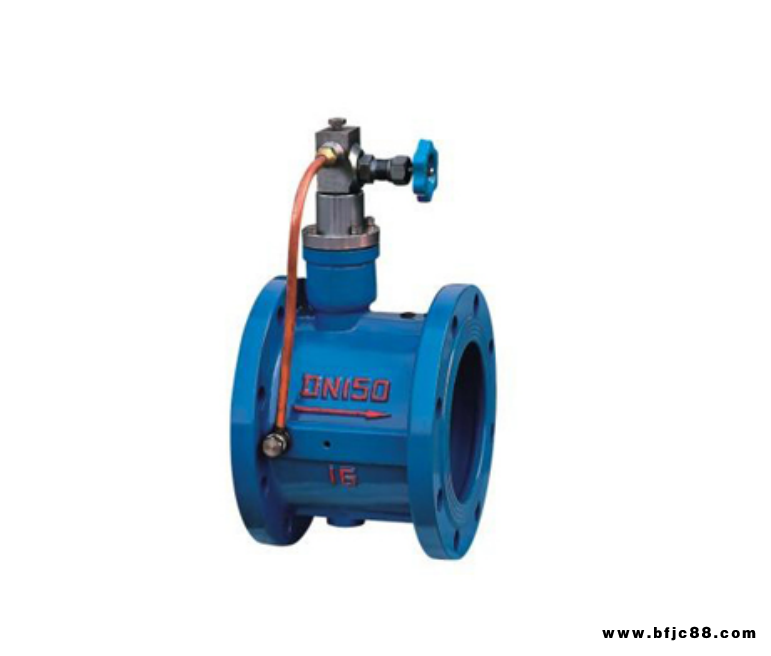

HH48X消聲緩閉止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。HH46X/HDH48X/HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣應用，反應良好。
二、安裝方法
1.HH48X消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的hao采用水平方向安裝。
2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向*。
3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
三、技術參數
型號 | 公稱壓力（MPa） | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度（℃） | 適用介質 | 緩閉時間 |
HH46X | 1.0 | 1.5 | 1.1 | ≤80 | 海水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
四、零件材質
零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁晴橡膠 |
五、連接尺寸
公稱壓力 | 公稱通徑 | 尺寸 | 公稱壓力 | 公稱通徑 | 尺寸 | ||||
L | H | H1 | L | H | H1 | ||||
1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||
