| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HQ44 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 形態 : | 球式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | DN200 |

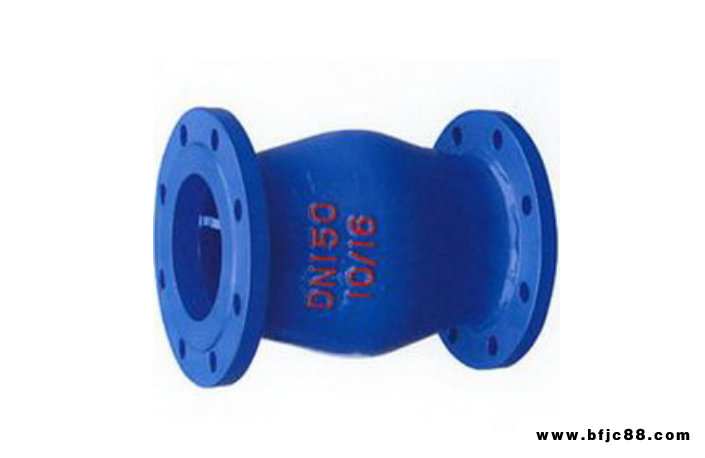

一、HQ44無磨損球形止回閥產品概述
HQ44微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。HQ44微阻球形止回閥可月于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
二、HQ44無磨損球形止回閥技術參數
| 型號 | 公稱壓力 （MPa） | 殼體試驗 壓力（MPa） | 密封試驗 壓力（MPd) | 閥體材料 | 球體材料 |
|---|---|---|---|---|---|
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
三、HQ44無磨損球形止回閥連接尺寸
| HQ44X-10 16外尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 連接尺寸 | 法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準 | ||||||||||

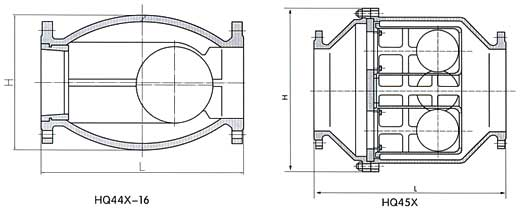

四、HQ44無磨損球形止回閥結構圖
