| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | DXH944 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 種類 : | 蝶形 | 結構形式 : | 蝶式 |
| 公稱通徑 : | DN50-DN300 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 電磁 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |

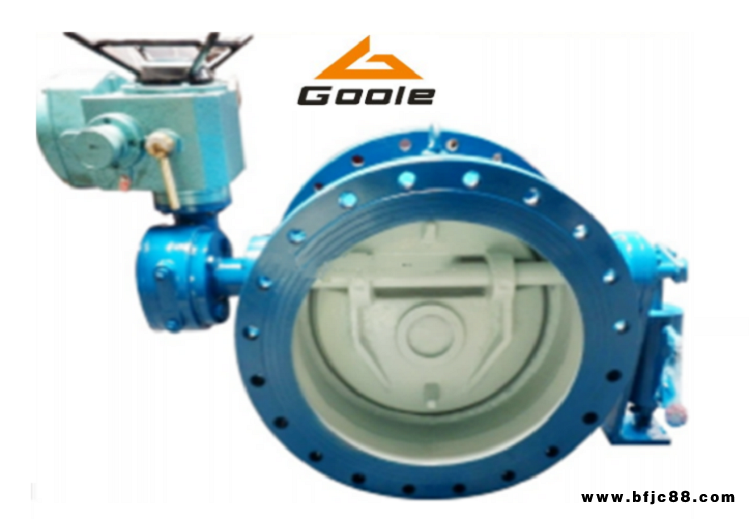

一、多功能硬密封緩開緩閉止回閥產品介紹
? ? ?本產品是一種新型多功能防水錘節能型產品?？蓮V泛應用于石化、冶金、電力及城鎮給排水等系統，它在水泵起動或正常停泵時，同時可起 到“出水閥”和“止回閥”運行功能；水泵突然失電，事故停泵時，可自動、有序（快/ 慢兩個階段）關閥，完全起止回閥作用，防止水體倒流，防止破壞性水錘發生，確保泵站安全。
二、多功能硬密封緩開緩閉止回閥性能特點
1、帶動力裝置及空程耦合器，具有電動。
2、 手動開閥、關閥、短時節流及自動止回功能。
3、采用全金屬密封副，使用壽命長，免維護免更換。閥座為傾斜式，閥門啟閉行程短，啟閉性能良好。
4、關閥緩閉裝置性能可靠，一旦與系統調整、匹配好后，可有效防止破壞性水錘的發生。蝶板為雙偏置結構，閥門啟閉運動合理。?
5、閥腔過流元件，按流體力學原理設計，流阻特性好，節能效果明顯。
6、軸系軸承部件采用新型自潤滑材料可確保閥門長期使用啟閉靈活、不卡滯。
7、設彈簧助關機構。結構長度按GB12221 規定，結構長度短，重量輕。
8、使用中注意事項用警示標牌標出，直接告示 操作者；使用操作簡單方便。
三、多功能硬密封緩開緩閉止回閥工作原理
? ?本產品帶有動力裝置、減速箱及空程耦合器，通過減速箱驅動空程耦合器與蝶板/ 閥軸，當兩耦合器齒爪結合時，可實現電動/ 手動開閥、關閥、短時節流；當兩耦合器齒爪處于空程（大90°）位置時，蝶板可在12°（蝶板傾斜12°）-90°范圍內自由運動，在水泵突然失電，事 故停泵時，可自動關閥，完全起止回閥作用。當應用于離心泵時，一般要求關閥（或小開度）起動水泵，本產品可電動關閥，相關機構壓住蝶板，建立封閉壓力，之后，電動開向運行，相關機構不 再壓制蝶板，蝶板在動水作用下開啟；水泵運行時，蝶板將穩定在一定開度下平穩工作( 當水泵出口與本產品連接的短管太短、大小頭直徑比太大時，水泵出口處的水流，將處于湍流狀態——設計上應該盡量避免出現這一狀態，因為在這一狀態下，流阻 大，能耗高；在此情況下，本產品蝶板可能發生振擺，但不影響正常使用）。
四、多功能硬密封緩開緩閉止回閥型號表示
DXH944 ? H —10 ? ? ?Q （C）
閥體材料代號： Q- 球墨鑄鐵 ?C- 碳鋼
公稱壓力（MPa）的10倍數值： 10—公稱壓力為1.0 MPa
密封副材料代號：H—不銹鋼
結構形式代號：4—蝶形緩沖
連接形式代號：4—法蘭連接
傳動方式代號：9—電動
特殊設計代號：X
—傾斜閥座
特殊設計代號：D—多功能：具有電動開閥、關閥、短時節流、自動止回功能
類型代號： ? ?H —閥門類型：止回閥
五、多功能硬密封緩開緩閉止回閥操作
●正常停泵時，可按預先設定的程序，先電動關閥——比如關剩30度；停泵，蝶板將在倒流水作用下， ? ?平穩關閥，起“出水閥”和“止回閥”兩類閥門作用。
●事故停泵時，本產品可自動、有序（快/ 慢兩階段）關閥，完全起止回閥作用。
●動力裝置——電動執行機構/ 蝸輪減速箱控制信號為4 - 20mA，反饋信號為4 - 20mA；具有就地操作/ 遠程控制功能（詳見：多回轉電動執行器<機構> ?操作手冊）。
