| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | DXH747H | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 蝶式 |
| 公稱通徑 : | DN100 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 電磁 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN100 |

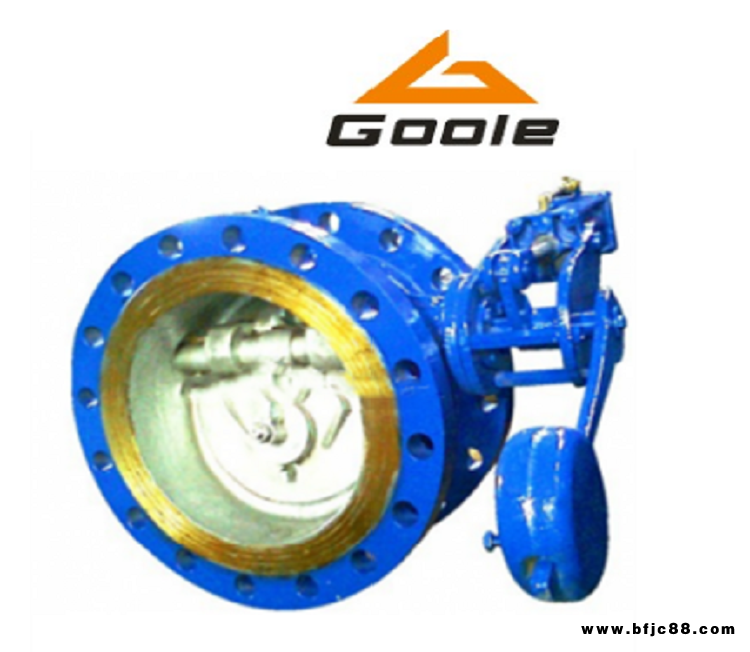

閥門為閥座為傾斜式，閥門啟閉行程短，啟閉性能好。蝶板為雙閥瓣雙偏置結構，閥門啟閉運動合理。采用橡膠及多層次密封金屬密封，密封性能好，使用壽命長。蝶板/閥軸啟閉靈活、無卡滯。摩擦副材料的選擇、配對、密封結構形式及安裝方位的設計可確保閥板閥軸運動部件長期使用保持良好的轉動性能。閥門結構長度按國標規定，結構長度短，重量輕。
一、性能及特點：
閥座為傾斜式，閥門啟閉行程短，啟閉性能好。
蝶板為雙閥瓣雙偏置結構，閥門啟閉運動合理。
采用橡膠及多層次密封金屬密封，密封性能好，使用壽命長。
蝶板/閥軸啟閉靈活、無卡滯。
摩擦副材料的選擇、配對、密封結構形式及安裝方位的設計可
確保閥板閥軸運動部件*使用保持良好的轉動性能。
閥門結構長度按GB12221規定，結構長度短，重量輕。
二、工作原理:
·本產品為無動力式、隨水泵運行狀態自動啟閉的設備。
水泵起動時，本產品自動開閥，重錘抬升，緩緩閉裝置油缸活塞桿伸入；
水泵運行時，本產品將穩定在較大開度下平穩工作。
·正常或事故停泵時，本產品分快、慢兩個階段自動關閉。
快關階段：停泵時，大閥瓣在自重力矩、重錘、及倒流水的作用下大閥瓣帶動小閥瓣快
速關閉，截止80-85%的倒流水。
慢關階段：快關階段結束，由緩閉裝置油缸預先設定的節流元件對油
缸中循環工作的液壓油進行節流，產生阻尼，小閥瓣隨其
控制慢慢關閉；其節流元件可視管道壓力進行微量調節，
可滿足不同工況需要，緩閉性能良好。
