| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | DYH41X | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN100 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | DN100 |

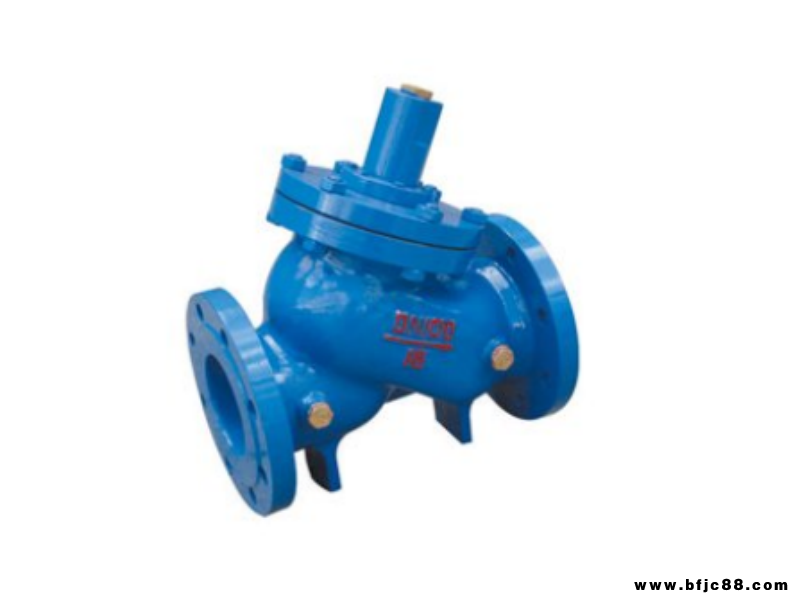

一、DYH41X型快閉止回閥產品概述
快閉止回閥(DYH41X)用于水泵出口處，在水泵停止時，起快速止回，防止水錘產生的作用。
開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
二、DYH41X型快閉止回閥零件材質
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥桿 | 鉻不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁橡膠 |
O形圈 | 丁橡膠 |
彈簧 | 不銹鋼 |
導套 | 黃銅、不銹鋼 |
三、DYH41X型快閉止回閥主要性能
適用介質 | 清水、原水（含泥砂）、污水、海水、油品等系統。 |
工作壓力（MPa） | 1.0、1.6 |
使用溫度 | ﹣10℃～130℃ |
公稱通徑 | DN50～DN1000mm |
四、DYH41X型快閉止回閥連接尺寸
公稱通 | L | H | D | D1 | n-d | ||||||
徑DN | |||||||||||
（mm） | 1 | 1.6 | 2.5 | 1 | 1.6 | 2.5 | 1 | 1.6 | 2.5 | ||
Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | |||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
150 | 415 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 457 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
250 | 533 | 792 | 385 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
300 | 610 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
350 | 686 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 762 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 914 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 978 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-30 | 20-36 |
