| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HQ45 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN200 |

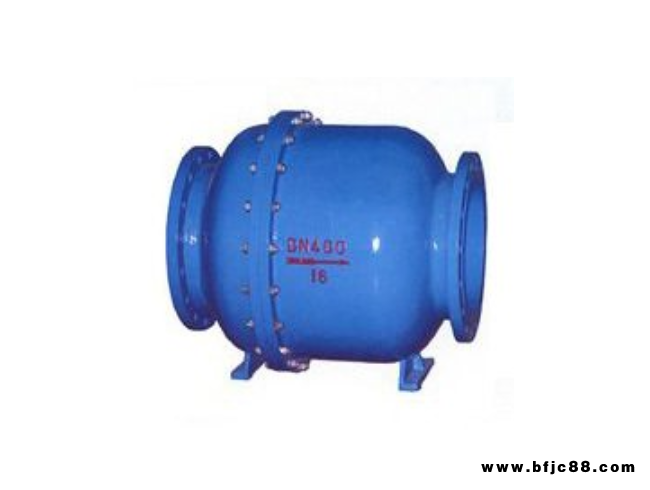

一、HQ45微阻球形止回閥產品概述
HQ45微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用下可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。HQ45微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
二、HQ45微阻球形止回閥技術參數
| 型 號 | 公稱壓力 (MPa) | 殼體試驗 壓力(MPa) | 密封試驗 壓力(MPd) | 閥體材料 | 球體材料 |
|---|---|---|---|---|---|
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
三、HQ45微阻球形止回閥連接尺寸
| HQ45X-10 16外尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 連接尺寸 | 法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 | |||||||||||
四、HQ45微阻球形止回閥產品特點
HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥都是采用橡膠包皮球為閥瓣，他們的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥
五、HQ45微阻球形止回閥結構圖
