| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | ACH41H | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 |

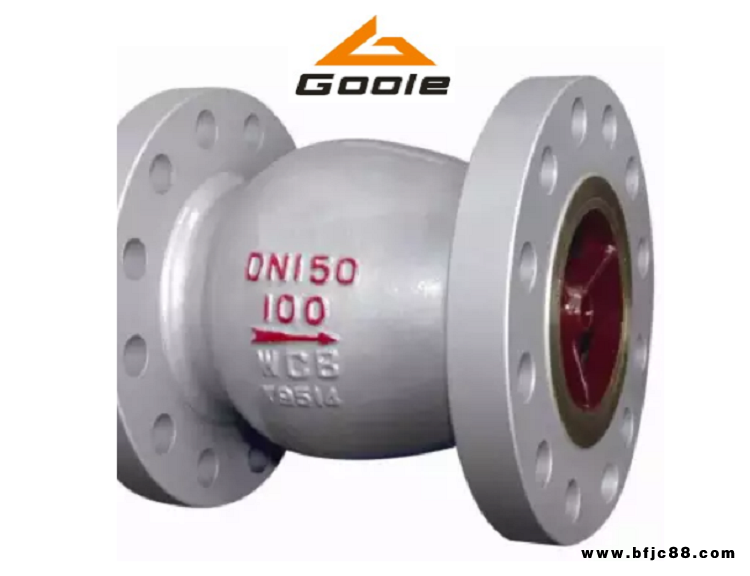

產品名稱：軸流式止回閥
產品型號：ACH41W/H -100C/p
壓力等級：PN16-250 美標：150Lb-1500Lb
公稱通徑：DN40-500mm
一.軸流式止回閥產品標準：
設計與制造 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
GB/T 21387 | GB/T 12221 | GB/T 9113.1-9113.2 | JB/T 9092 |
二.軸流式止回閥產品特點：
1. 產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
2. 閥體，閥瓣，尾椎設計成流線型通道，具有良好的流體性能，限度減少流阻和壓力。
3. 運用彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化的機械性能，確保彈簧長期工作情況下，運行狀態
4. 靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。
5. 開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
6. 結構緊湊，方便安裝，垂直，水平安裝都可。
7. 閥門采用合金鋼堆焊密封面，耐腐，壽命長。
8. 閥門的壓力范圍比較廣。
三、軸流式止回閥的性能規范：
型號 | ACH41H-16C/P | ACH41H-25C/P | ACH41W-40 | ACH41W-64 | ACH41H-100 |
公稱壓力 | PN16 | PN25 | PN40 | PN64 | PN100 |
| 殼體強度 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
高壓密封 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
適用介質 | 水、油品、氣體等 | ||||
適用溫度 | ≤400℃ | ||||
四、軸流式止回閥主要部件材質：
閥體 | 閥瓣 | 導流罩 | 密封副 | 閥桿 | 彈簧 |
鑄鋼WCB CF8 | 鑄鋼WCB CF8 | 鑄鋼WCB CF8 | 堆焊不銹鋼 | 1Gr18Ti9 | HT/INCONELX-750 |
五.ACH41H-16C/P軸流式止回閥部分外形與連接尺寸：
DN | PN | 法蘭連接尺寸 | 外形尺寸 | ||||
D | D1 | D2 | b | Z-d | L | ||
50 | 16 | 165 | 125 | 99 | 20 | 4-18 | 120 |
80 | 16 | 200 | 160 | 132 | 20 | 8-18 | 180 |
100 | 16 | 220 | 180 | 156 | 22 | 8-18 | 240 |
150 | 16 | 285 | 240 | 211 | 24 | 8-22 | 350 |
200 | 16 | 340 | 295 | 266 | 24 | 12-22 | 450 |
