| 產品特性 : | 蝶式 | 品牌 : | 工奧 |
| 型號 : | HH47X | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 200-1400 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 規格 : | 200 |

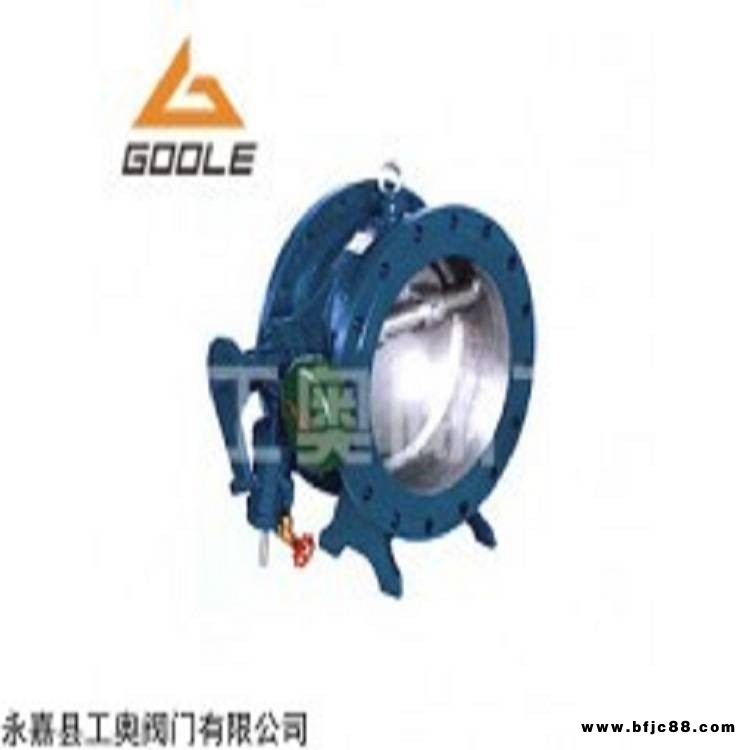

HH47X蝶式緩沖式止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和 微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品。
一、HH47X蝶式緩沖止回閥其主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、油壓緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。
二、 HH47X蝶式緩沖止回閥主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通經：40～1400mm
適用介質：水、油、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
三、HH47X蝶式緩沖止回閥零部件材質：
| 零件名稱 | 材質 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼 |
| 碟板 | 碳鋼、不銹鋼+丁腈橡膠 |
| 閥桿、活塞 | 不銹鋼 |
四、HH47X蝶式緩沖止回閥規格尺寸：
公稱通徑 | 尺寸(mm) | |||
L | H | B1 | B2 | |
200 | 230 | 550 | 540 | 600 |
250 | 250 | 630 | 600 | 700 |
300 | 270 | 690 | 650 | 740 |
350 | 290 | 780 | 710 | 800 |
400 | 310 | 860 | 770 | 870 |
450 | 330 | 910 | 830 | 920 |
500 | 350 | 980 | 900 | 1000 |
600 | 390 | 1070 | 1090 | 1250 |
700 | 430 | 1220 | 1200 | 1360 |
800 | 470 | 1320 | 1320 | 1480 |
900 | 510 | 1430 | 1420 | 1580 |
1000 | 550 | 1550 | 1550 | 1700 |
1200 | 630 | 1800 | 1780 | 1950 |
1400 | 710 | 1980 | 2000 | 2175 |
