| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H11T | 材質 : | 鑄鐵 |
| 連接形式 : | 內螺紋 | 加工定制 : | 否 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN32 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | DN32 |

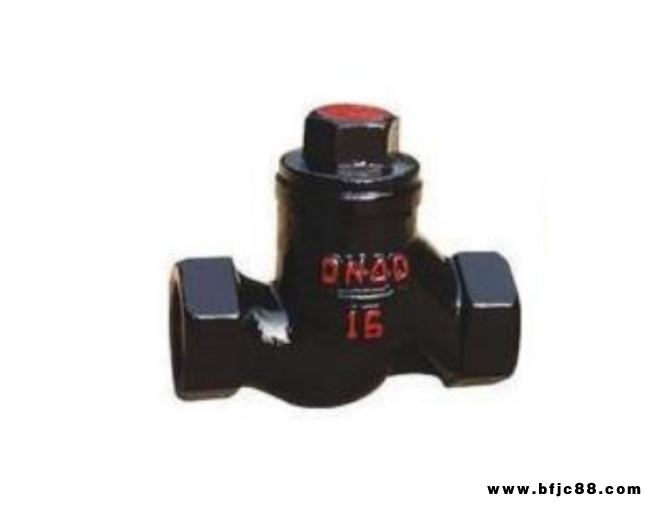

一、H11T 內螺紋鑄鐵止回閥產品概述
H11T內螺紋鑄鐵止回閥指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。H11T內螺紋鑄鐵止回閥安裝在水平管路上，能自動阻止流體倒流。
二、H11T 內螺紋鑄鐵止回閥主要性能
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
|---|---|---|---|---|---|
| 強度（水）MPa | 密封（水）MPa | ||||
| H11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
| H11W-16 | 1.6 | 2.4 | 1.8 | ≤100 | 油 |
三、H11T 內螺紋鑄鐵止回閥零件材質
| 零件名稱 | 材料 | |
|---|---|---|
| H11T-16 | H11W-16 | |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
| 密封圈 | 鋼銅 | 灰鑄鐵 |
| 墊片 | 石棉板 | 石棉板 |
四、H11T 內螺紋鑄鐵止回閥連接尺寸
| 型號 | 公稱通徑 DN（mm） | 尺寸（mm） | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|
| L | I | H | S | S0 | |||
| H11T-16 H11W-16 | 15 | 90 | 13 | 55 | 30 | 27 | 0.6 |
| 20 | 100 | 16 | 57 | 36 | 30 | 0.8 | |
| 25 | 120 | 18 | 63 | 46 | 32 | 1.3 | |
| 32 | 140 | 18 | 73 | 55 | 36 | 1.8 | |
| 40 | 170 | 22 | 83 | 92 | 42 | 2.8 | |
| 50 | 200 | 24 | 90 | 75 | 42 | 3.8 | |
五、H11T 內螺紋鑄鐵止回閥結構圖
