| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H12X-16T | 材質 : | 黃銅 |
| 連接形式 : | 內螺紋 | 加工定制 : | 是 |
| 公稱通徑 : | DN50 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN50 |

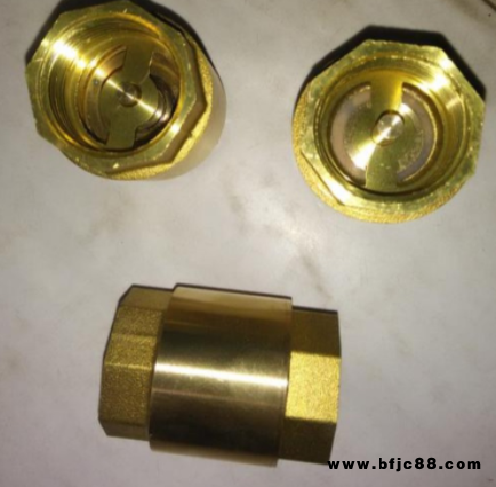

一、H12X-16T黃銅立式止回閥產品概述
H12X-16T黃銅立式止回閥主要用于防止管路中的流體介質倒流啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。H12內螺紋止回閥產品主要采用黃銅鍛壓方式加工，防止靜電效應，能有效防止介質倒流，結構簡單，安裝方便，黃銅的還能防靜電，避免了事故的發生。
二、H12X-16T黃銅立式止回閥技術參數
（1）止回閥價格由口徑、材質、壓力的不同而異
（2）連接形式：對夾、螺紋、法蘭、焊接等
（3）傳動方式：屬自動閥類
（4）口徑從DN6-DN1200；壓力從1.0MPA-16MPA；溫度-40℃-570℃
（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
三、H12X-16T黃銅立式止回閥連接尺寸
DN | SIZE | L | S | φD |
15 | 1/2 | 48 | 25 | 35 |
20 | 3/4 | 50.5 | 31 | 40.5 |
25 | 1 | 58 | 36.5 | 44.8 |
32 | 11/4 | 59 | 46 | 58 |
40 | 11/2 | 65.5 | 52.5 | 66 |
50 | 2 | 70 | 66 | 74.5 |
65 | 21/2 | 108.5 | 82 | 97 |
四、H12X-16T黃銅立式止回閥安裝注意事項
（1）、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響；
（2）、安裝時注意介質流動的方向應與閥體所票箭頭方向；
（3）、旋啟式止回閥應安裝在垂直管道上同時也可安裝于水平管道；
（4）、升降式止回閥應安裝在水平管道上；
