| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HH46型 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN100 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN100 |

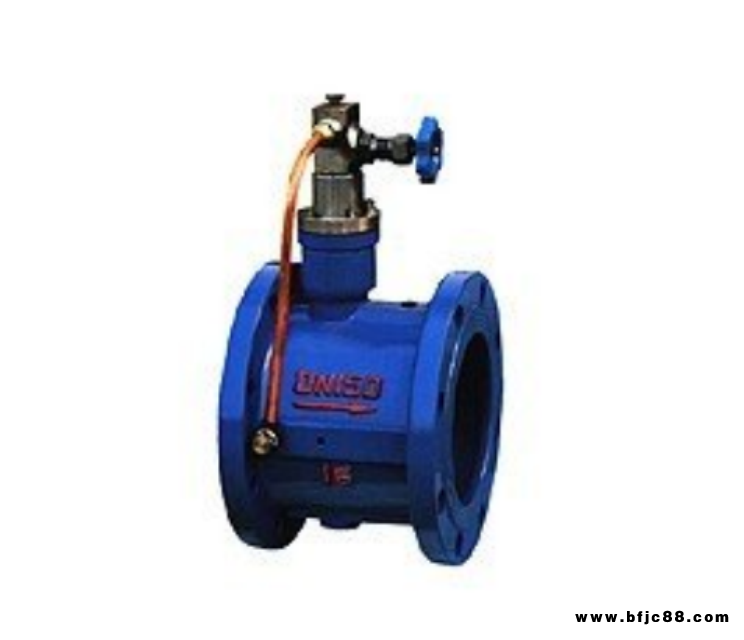

一、HH46型微阻緩閉蝶式止回閥產品概述
本廠生產的HH4 9x、HDH4 8x、HH46型微阻緩閉蝶式止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點。蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
二、HH46型微阻緩閉蝶式止回閥零件材質
| 零件名稱 | 材 料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油 缸、活塞 | 不銹鋼 |
| 彈 簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |
三、HH46型微阻緩閉蝶式止回閥技術參數
| 型號 | 公稱 壓力 PN(MPa) | 強度試驗壓力 | 密封 壓力 (MPa) | 適用 溫度 (℃) | 適用 介質 | 緩閉 時間 |
|---|---|---|---|---|---|---|
| HH46X HDH48X HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 清水 污水 海水 | ≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
四、HH46型微阻緩閉蝶式止回閥連接尺寸
| 公稱壓力 | 公稱通徑 | 尺 寸fmm) | ||
|---|---|---|---|---|
| L | H | H1 | ||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
五、HH46型微阻緩閉蝶式止回閥結構圖
