| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H14W-16T | 材質 : | 銅 |
| 連接形式 : | 內螺紋 | 加工定制 : | 是 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN50 |

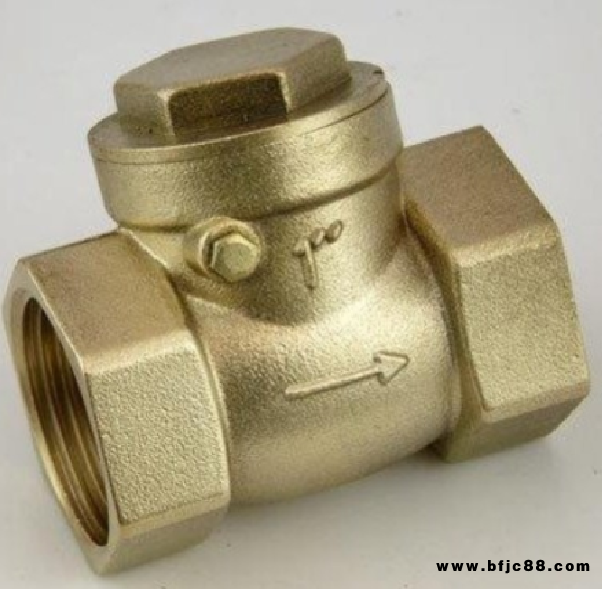

一、H14W-16T青銅絲扣止回閥產品概述
H14W青銅絲扣止回閥主體材料有錫青銅C83600，鋁青銅C95800和鎳鋁青銅C95500等，填料及閥座密封采用聚四氟乙烯和氟橡膠，內螺紋制造標準有G螺紋、BSP螺紋和NPT螺紋。適用介質：適用于淡水、海水、燃油和t≤120℃的蒸汽。
二、H14W-16T青銅絲扣止回閥工作原理
H14W青銅絲扣止回閥采用搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
三、H14W-16T青銅絲扣止回閥產品特點
1、結構簡單、體積小、重量輕。
2、維修方便，卸更換都比較方便。
3、多種螺紋類型：G·NPT.BSPT.BSP DIN259/2999可供選擇。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
四、H14W-16T青銅絲扣止回閥結構圖

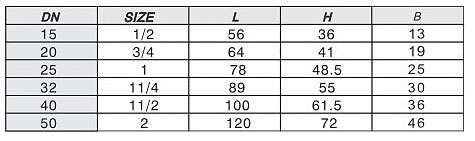

五、H14W-16T青銅絲扣止回閥連接尺寸
