| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H49J | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 公稱通徑 : | DN80 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN80 |
一、H49J三通換向止回閥產品概述
H49J礦漿換向止回閥主要用于各類選礦工、化工廠、水處理廠、大型潤滑系統（用作梭閥）等處。用于各類選礦廠的礦漿輸送管線中時，該部件內壁及閥體本身襯有耐磨橡膠及P0，以延長使用壽命；用于各類化工或水處理廠時，該件由不銹鋼材質制成或內壁及閥休襯有特殊耐磨防腐蝕材料；用于大流量潤滑系統時，內壁或閥體襯有耐油橡膠及P0或聚胺脂等耐油材料。H49J礦漿換向止回閥用于選礦廠和礦漿輸送管線中，可在渣漿泵運轉過程中，自動切換礦漿輸送方向。從而省去人工控制的礦漿流動方向工序，節省人力，方便操作，從而使整個工藝系統運行更加可靠。
二、H49J三通換向止回閥工作原理
該部件的A、B口與渣漿泵的輸出口連接，C口為輸出端，與系統管道相連接。當與A端相連的泵工作時，礦漿壓力（一般為0.5MPa左右）頂開閥體3,閥體3在滾道2的限制下自動移向左側B端的閥座上，該閥體靠礦漿的壓力B端閥座緊密接觸，從而實現良好的密封，而礦漿由C口并向系統中輸送；當工藝要求B端渣漿泵工作時，A端停止工作并泄壓，B端渣漿開啟動行，則閥體3在礦漿壓力作用下，移向右側閥座，此時A端密封，礦漿由B口進入流向C口輸出。
三、H49J三通換向止回閥外形尺寸
| 產品型號 | 公稱通徑 | 公稱壓力 | 連接形式 | 結構形式 | 工作介質 |
| H49J-10C | 50mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 65mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 80mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 100mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 125mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 150mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 200mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 250mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 300mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 350mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 400mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 450mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |
| H49J-10C | 500mm | 1.0-2.5MPa | 法蘭 | 三通換向 | 水、礦漿、尾漿 |

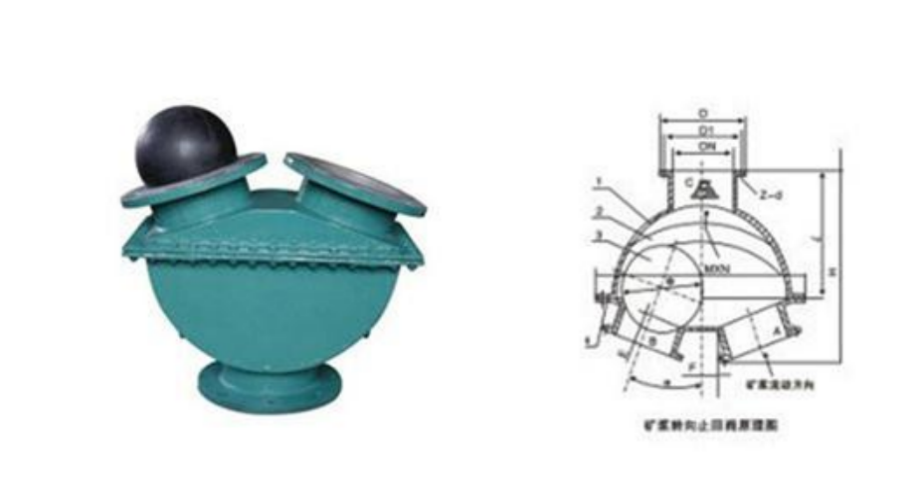

四、H49J三通換向止回閥實物圖及結構圖
