| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | H74TC | 材質 : | 陶瓷 |
| 連接形式 : | 對夾 | 加工定制 : | 是 |
| 公稱通徑 : | DN100 | 適用介質 : | 灰渣、渣水混合物等介質 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN100 |

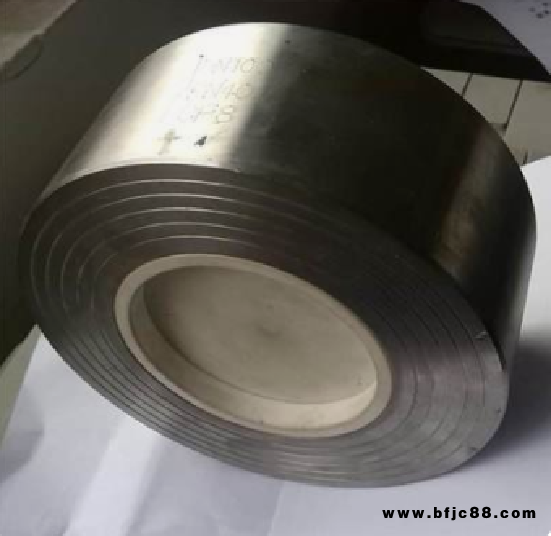

一、H74TC耐磨陶瓷對夾止回閥產品概述
H74TC耐磨陶瓷對夾止回閥主要適用于工業、環保、氣物處理、高層建筑給排水管路等介質管路上，阻止水、蒸汽、油品、污水、酸堿類等介質逆向流動之用。啟閉件靠流動介質的力量自行開啟或關閉。本閥門具有密封性能好，啟閉靈敏、耐高溫，耐磨性強，設計合理體積小重量輕，使用壽命長，適用范圍廣。
二、H74TC耐磨陶瓷對夾止回閥工作原理
耐磨陶瓷對夾止回閥是防止介質倒流的自動閥門，流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟，介質倒流時靠閥瓣的自重或輔助機構自動關閉，以防止介質倒流保護設備的正常運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造，提高了閥門的耐磨性與抗沖刷性，大大地延長了使用壽命。該產品在閥座上設有防止沖擊的結構，以保護閥座抗沖擊性。
三、H74TC耐磨陶瓷對夾止回閥零件材質
序號 | 名稱 | 材料 |
1 | 閥體 | 鑄鋼、不銹鋼、A105N |
2 | 閥座 | 結構陶瓷 |
3 | 閥瓣 | WCB+結構陶瓷 |
四、H74TC耐磨陶瓷對夾止回閥連接尺寸
DN | D | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 271 | 275 | 286 | 293 |
250 | 188 | 29 | 43 | 275 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 330 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 631 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |

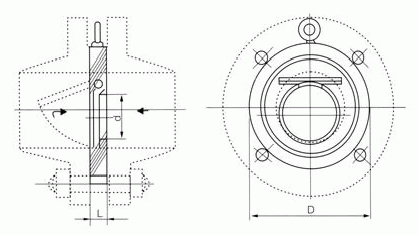

五、H74TC耐磨陶瓷對夾止回閥結構圖
