| 產品特性 : | 品質保障 | 品牌 : | 工奧閥門 |
| 型號 : | UJ41H/Y | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN15-DN300 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 |
結構及特點

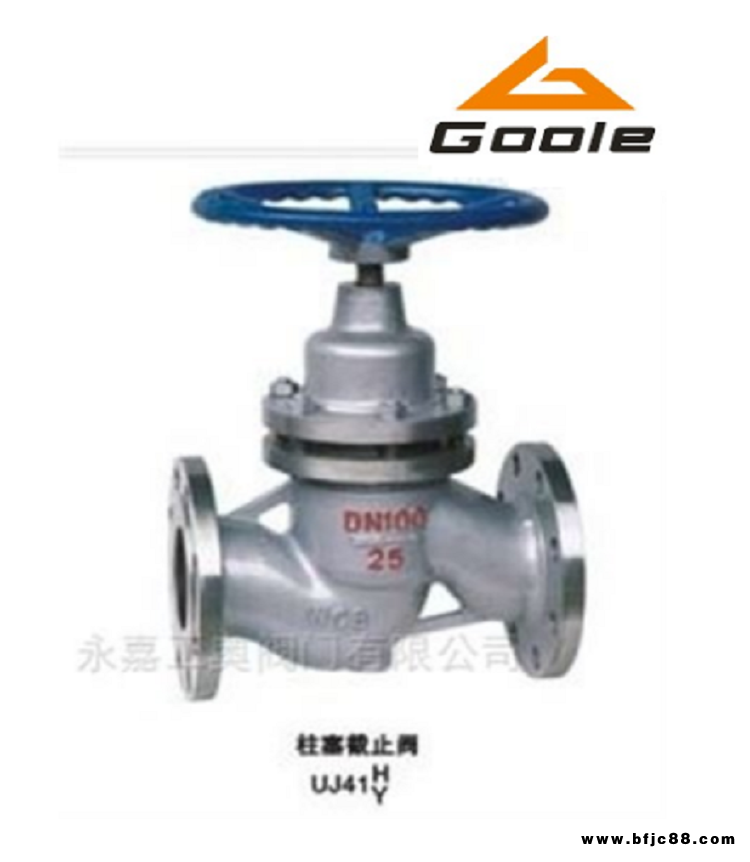

?????柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
?????在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜 了內泄漏。
?????由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
?????本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
法蘭連接柱塞截止閥結構尺寸
1.6-MPa???????????????UJ41H -16C ??????????????? UJ41W-16CP/R | |||||||||||||||||||
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
主要外形尺寸 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 | 987? | 987? |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | 640 | 705 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | 545 | 608 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 | 40 | 44 | |
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ34 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 400 | 460 | 940 | 985 | 1100 | 1395 | 1480 | 1600 | |
重量 | kg | 3.6 | 4.5 | 6 | 8 | 11 | 15 | 21 | 32 | 44 | 62 | 85 | 148 | 260 | 340 | 552 | 752 | 1200 | 1400 |
柱塞截止閥的運用規范
●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
安裝和維修?
●本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
●經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
●不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
