| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | J41 | 連接形式 : | 法蘭 |
| 材質 : | 銅 | 公稱通徑 : | DN80 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥桿 | 類型(通道位置) : | 直通式 |
| 規格 : | DN80 |

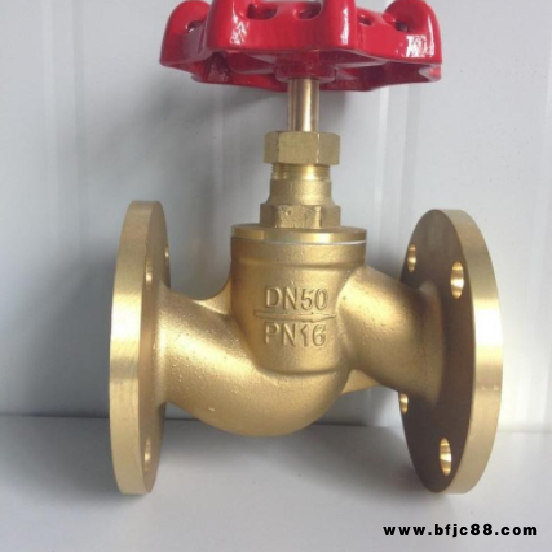

一、J41銅截止閥產品概述
黃銅截止閥主要用于切斷介質、調節和節流用。由于閥瓣與開關之間的行程小，密封面又能承受多次啟閉，適用于需要頻繁開、關的場合。截止閥工作介質為水、油、氣等，工作溫度-10℃≤ t ≤120℃,公稱壓力為1.6MPa。
二、J41銅截止閥產品特點
1.截止閥產品選用銅材采用紅沖熱鍛工藝，DN25規格以下截止閥采用二道密封。
2.截止閥開啟和關閉過程中，由于閥瓣于閥體密封面間的磨擦力比閘閥小，因而耐磨。
3.開啟高度一般僅為閥座通道直徑的1/4，通常只有一個密封面，制造工藝好、便于維修。
三、J41銅截止閥連接尺寸
| 公稱壓力 | 公稱通徑 | 尺寸㎜ | ||||||||
| PN（Mpa） | DN（㎜） | L | D | D1 | D2 | b | Do | H | H1 | Z-Φd |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 75 | 110 | 119 | 4-Φ14 |
| 20 | 150 | 110 | 75 | 55 | 14 | 75 | 110 | 120 | 4-Φ14 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 75 | 116 | 126 | 4-Φ14 | |
| 32 | 180 | 135 | 100 | 78 | 15 | 120 | 143 | 160 | 4-Φ18 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 120 | 147 | 168 | 4-Φ18 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 160 | 172 | 194 | 4-Φ18 | |
| 65 | 290 | 180 | 145 | 120 | 18 | - | - | - | 4-Φ18 | |
| 80 | 310 | 195 | 160 | 135 | 20 | - | - | - | 8-Φ18 | |
| 100 | 350 | 210 | 180 | 155 | 20 | - | - | - | 8-Φ18 | |
| 125 | 400 | 245 | 210 | 185 | 22 | - | - | - | 8-Φ18 | |
| 150 | 480 | 280 | 240 | 210 | 24 | - | - | - | 12-Φ23 | |
