| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | J565Y | 連接形式 : | 焊接 |
| 材質 : | 碳鋼 | 公稱通徑 : | DN100 |
| 3C閥門類別 : | 工業 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 傘齒輪 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 二通式 |
| 規格 : | DN100 |

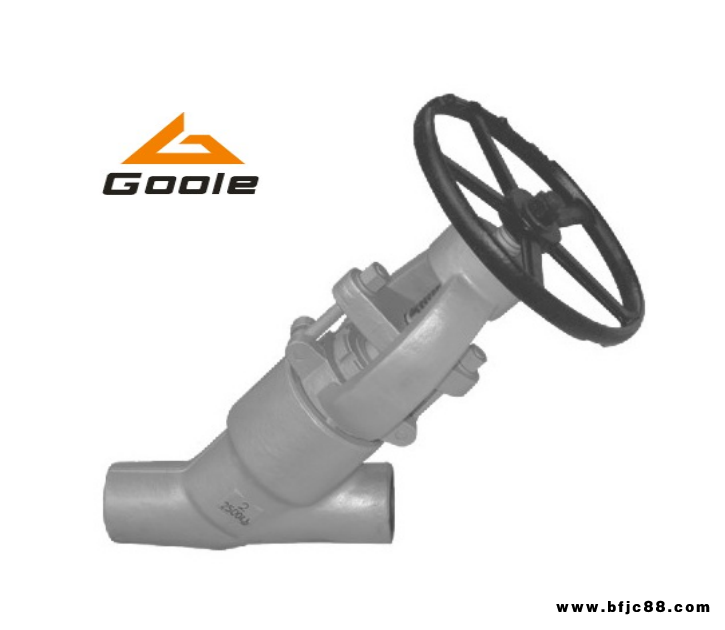

portant;"="">Y型截止閥廣泛應用于石化、冶金、化工、電站、制藥等行業。y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30～180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按JB78 PN1.6MPa規定。
portant;"="">Y型截止閥結構特點：
1，采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好．
2，采用撞擊式手輪減少了操作力．
3，閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入．
portant;"="">Y型截止閥主要零件材料：
零件名稱 | 材料牌號 | ||
閥體 | WCB | WC6 | WC9 |
活塞 | A105 | WC6 | WC9 |
閥蓋 | 25 | 12Cr1MoVA | |
閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
密封環 | 05F | 05F | 柔性石墨 |
四開環 | 1Cr13 | 20CrMOIVIA | |
填料 | BSP-600 | BSP-600 | |
支架 | WCB | WCB | |
閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
portant;"="">
portant;"="">Y型截止閥應用規范：
portant;"="">1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
portant;"="">
portant;"="">Y型截止閥執行標準：
設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
ASME B16.34，JB/T3595，E101 | GB/T 12221-2005 | ASME B16.11、ASME B16.25 | GB/T 12224-2005 | JB/T3595
|
portant;"="">二、Y型截止閥零件材料與工況：
序號 | 零件名稱 | 材料 |
1 | 閥體 | 25+Stellite 21,F22+Stellite 21 |
2 | 閥瓣 | 25+Stellite 6,F22+Stellite 6 |
3 | 閥桿 | 1Cr13,25Cr2Mo1V,17-4PH |
4 | 填料箱 | 25,F22 |
5 | 閥蓋 | 25,F22 |
6 | 閥桿螺母 | QAL9-4,D2 |
7 | 壓板 | 1Cr13,F22 |
8 | 填料 | 進口GARLOCK夾不銹鋼絲編織柔性石墨 |
9 | 填料墊 | 1Cr13 |
10 | 密封墊 | 夾316絲高柔型石墨 |
portant;"="">三、Y型截止閥壓力試驗：
公稱壓力(nominal pressure) | 1.6Mpa | 2.5Mpa | 4.0Mpa |
密封試驗(seal test) | 1.8MPa | 2.8MPa | 4.4MPa |
殼體強度(shell) | 2.4MPa | 3.6MPa | 6.0MPa |
適用溫度 | 300℃ | ||
portant;"="">四、Y型截止閥主要尺寸及重量：
口徑 | Class 1690 | Class 2680 | ||||||||
L | D | W | H | Wt(kg) | L | D | W | H | Wt(kg) | |
1/2〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
3/4〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1-1/4〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
1-1/2〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
2〃 | 272 | 102 | 363 | 427 | 37.8 | 272 | 102 | 363 | 427 | 37.8 |
2-1/2〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
3〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
4〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
portant;"="">五、Y型截止閥型號編制說明
J | 6 | 5 | H | 16 | C | |
代號 | 執行機構 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
J： 角式截止閥 | 0：電磁動 | 1：內螺紋 | 1：直通流道 | X：橡膠 | 10:1.0MPa | C：鑄鋼 |
3：蝸輪 | 2：外螺紋 | 2：Z形流道 | F：四氟 | 16:1.6MPa | P：304 | |
6：氣動 | 3：不同連接 | 3：三通流道 | W：閥體加工 | 10K：日標 | R：316 | |
7：液動 | 4：法蘭 | 4：角式流道 | H：Cr13不銹鋼 | 150Lb美標 | RL：316L | |
9：電動 | 6：焊接 | 5：直流流道 | Y：硬質合金 | A:鈦 | ||
無：手動 | 7：對夾 | 6：直通流道 | B: 巴氏合金 | T:銅 | ||
8：卡箍 | 7：角式流道 | J: 襯膠 | Q:球墨鑄鐵 | |||
9：卡套 | M:蒙乃爾合金 |
