| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | D941J-10 | 結構形式 : | 垂直板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 否 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 零部件及配件 : | 閥桿 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN100 |
| 公稱通徑 : | DN100 | 安裝尺寸 : | DN100 |
| 規格 : | DN100 |

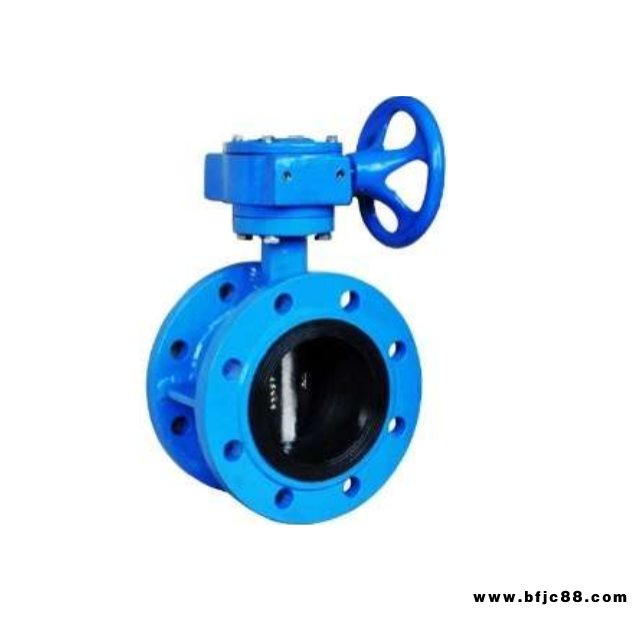

一、D941J-10電動襯膠蝶閥產品概述
D971J電動襯膠蝶閥的蝶板安裝于管道的直徑方向。電動襯膠法蘭蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。電動軟密封蝶閥在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、D941J-10電動襯膠蝶閥技術參數
| 公稱通徑DN(mm) | DN50～1200 | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 低壓氣密試驗 | 0.5～0.7 | |||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
三、D941J-10電動襯膠蝶閥零件材質
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 閥桿 | |
| 填料 | O型圈、柔性石墨 |
四、D941J-10電動襯膠蝶閥執行標準
| 設計標準 | GB/T2238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
五、D941J-10電動襯膠蝶閥外形尺寸
| 公稱通徑(DN) | 主要尺寸 | 法蘭尺寸 | ||||||||
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
