| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | UD671X | 結構形式 : | 垂直板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 否 |
| 材質 : | PVC | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥桿 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN100 |
| 公稱通徑 : | DN100 | 安裝尺寸 : | DN100 |
| 規格 : | DN100 |

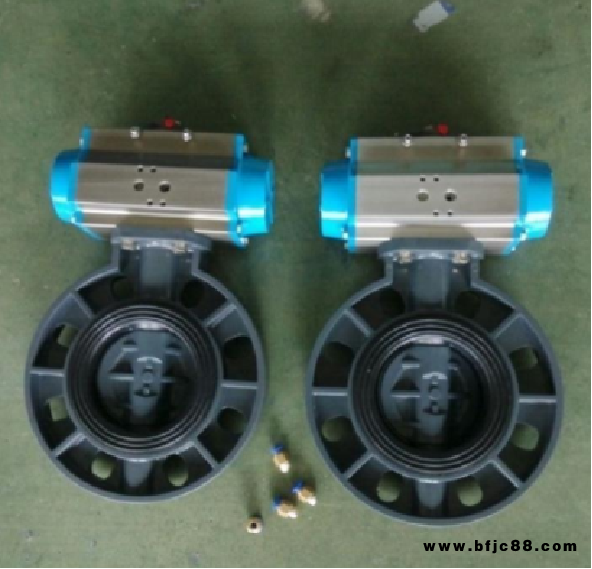

一、UD671XUPVC氣動蝶閥產品概述
UD671X氣動UPVC蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點。應用于多個領域，如般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、UD671XUPVC氣動蝶閥產品特點
1、氣動UPVC蝶閥衛生指標符合衛生標準要求，介質中重離子含量達超純水標準。
2、氣動UPVC蝶閥具有的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、氣動UPVC蝶閥具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、氣動UPVC蝶閥重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
三、UD671XUPVC氣動蝶閥啟動弄個執行器
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
四、UD671XUPVC氣動蝶閥技術參數與性能
| GTD/ATD氣動執行器技術參數 | 氣動UPVC蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | UPVC、CPVC、PP | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | UPVC、CPVC、PP |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、FPM | |
| 動作范圍 | 0～90°±5° | 結構形式 | A型 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 水、PVC兼容的食品工業化學溶劑 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |
