| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | UD971X | 結構形式 : | 垂直板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 否 |
| 材質 : | 塑料 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 零部件及配件 : | 閥桿 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50 |
| 公稱通徑 : | DN50 | 安裝尺寸 : | DN50 |
| 規格 : | DN50 |
一、UD971X電動UPVC蝶閥產品概述
UD971X電動UPVC蝶閥又叫電動塑料蝶閥，具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。電動UPVC蝶閥適用于純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、UD971X電動UPVC蝶閥結構特點
1、電動UPVC蝶閥衛生指標符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、電動UPVC蝶閥具有 的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、電動UPVC蝶閥具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、電動UPVC蝶閥重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、電動UPVC蝶閥優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
三、UD971X電動UPVC蝶閥技術參數與性能
| 電動UPVC蝶閥執行器技術參數 | UD971X電動UPVC蝶閥閥體參數 | ||
| 電源? | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～300mm |
| 輸出力矩? | 50N·M～2000N·M | 公稱壓力 | PN1.0MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | UPVC、CPVC、PP |
| 動作時間? | 15秒/30秒/60秒 | 閥板材質 | UPVC、CPVC、PP、PTFE |
| 環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、FPM |
| 手動操作 | 附帶手柄操作 | 結構形式 | A型 |
| 限???位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| 防護等級 | IP-67(防爆外殼:Exd?Ⅱ?BT4?IP67可選) | 適用介質 | 水、PVC兼容的食品工業化學溶劑 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |
四、UD971X電動UPVC蝶閥外形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 50 | 155 | 268 | 80 | 104 | 43 | 15W | 0.2A |
| 65 | 155 | 278 | 86 | 104 | 47.5 | 15W | 0.2A |
| 80 | 155 | 280 | 97 | 104 | 47.5 | 15W | 0.2A |
| 100 | 208 | 310 | 112 | 115 | 57.2 | 25W | 0.5A |
| 125 | 208 | 340 | 125 | 115 | 66 | 25W | 0.5A |
| 150 | 208 | 353 | 140 | 115 | 74 | 25W | 0.5A |
| 200 | 256 | 407 | 184 | 127 | 87.5 | 50W | 0.8A |
| 250 | 256 | 435 | 220 | 127 | 110 | 50W | 0.8A |
| 300 | 256 | 492 | 256 | 127 | 129 | 90W | 1.0A |
五、UD971X電動UPVC蝶閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

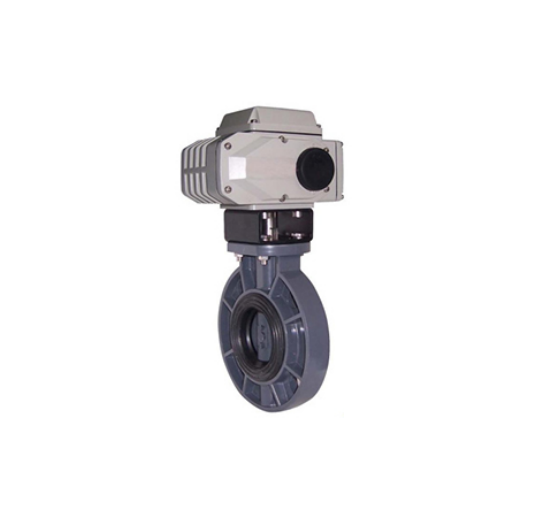

六、UD971X電動UPVC蝶閥產品實物圖
