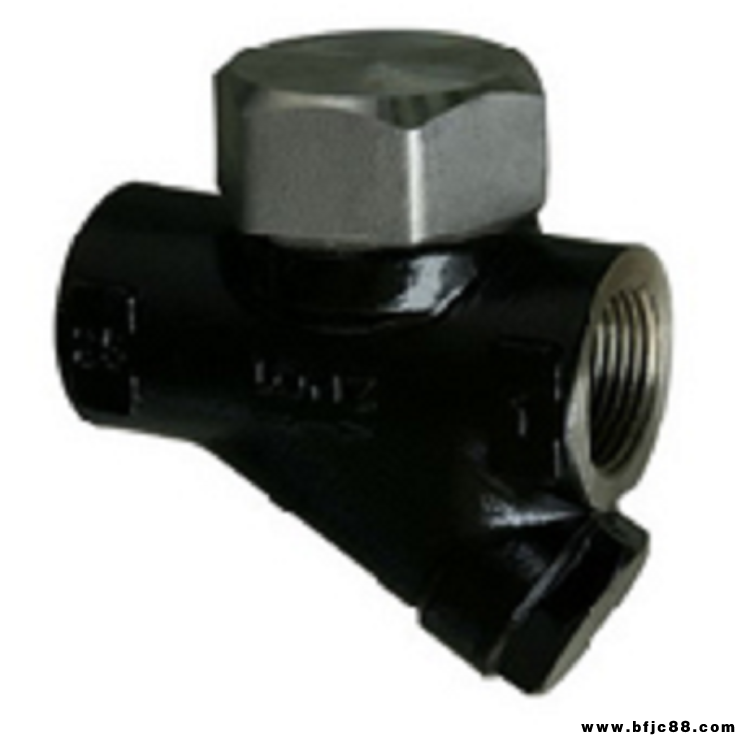

| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | 熱動力 | 材質 : | 不銹鋼 |
| 連接形式 : | 螺紋 | 種類 : | 圓盤式 |
| 公稱通徑 : | DN25 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 規格 : | DN25 |
一、結構特點和用處
??圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。?
特點
1.圓盤式疏水閥體積小，重量輕，不受安裝位置的限制。
2.內件材質均為不銹鋼件，經久耐用，耐腐蝕。
3.可采用全不銹鋼材質，在室外不怕冷凍，能耐水擊，耐過熱。?
4.圓盤式疏水閥過冷度為 8 ℃，漏汽率小于實際排量 3% ，背壓 50% 。
5.圓盤式疏水閥結構簡單，安裝維修方便。
結構圖
二、工作原理
??圓盤式疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
三、主要技術參數
公稱壓力 | PN63 |
PMA允許壓力 | 63bar g |
TMA允許溫度 | 400℃ |
TMI 低允許溫度 | -10℃ |
PMO工作壓力* | 42bar g |
TMO工作溫度 | 400℃ |
TMIO 低工作溫度 | 0℃ |
△PMX 低工作壓差 | 0.25bar |
冷態測試壓力 | 95bar g |
四、主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | 鑄鋼 / 不銹鋼 |
內件 | 不銹鋼 |
五、連接尺寸
型 號 | DN? | 連接方式 | 尺 寸 | ||
L | H1 | H2 | |||
TD42 TD42 | 15 | 螺紋 | 80 | 47 | 54 |
20 | 螺紋 | 90 | 52 | 59 | |
25 | 螺紋 | 95 | 59 | 62 | |
32 | 螺紋 | 105 | 70.5 | 89.5 | |
40 | 螺紋 | 110 | 70.5 | 89.5 | |
50 | 螺紋 | 120 | 70.5 | 104.5 | |
