| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | 981 | 材質 : | 碳鋼 |
| 連接形式 : | 螺紋 | 種類 : | 倒置桶式 |
| 公稱通徑 : | DN20 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 | 規格 : | DN20 |

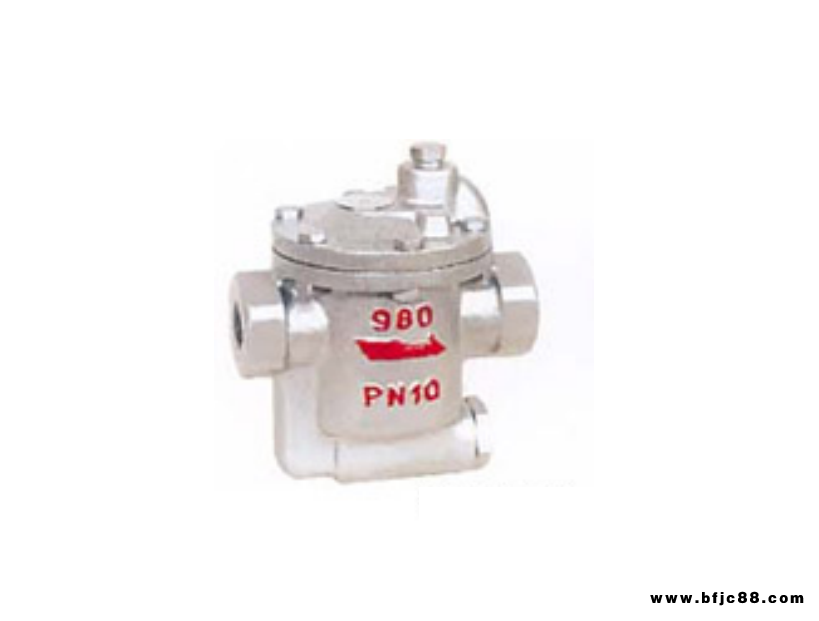

一、981-3蒸汽疏水閥主要特點
981-3蒸汽疏水閥在管路停止運行后可完全排除凝結水，防凍，抗水擊、抗污及排污性能好，同時閥門出口端壓力高于進口端時，疏水閥能自動關閉．可代替止回閥。
二、981-3蒸汽疏水閥零件材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥座 | 不銹負 |
| 閭瓣 | 不銹鋼 |
| 密封目球 | 不銹鋼 |
| 雙金屬片 | 不銹熱金屬 |
| 彈簧 | 不銹鋼 |
| 過濾器 | 不銹鋼 |
三、981-3蒸汽疏水閥技術參數
| 型號 | BNF1 | BNF2 |
|---|---|---|
| 工作壓力(MPa) | 0.01 | 0.3-0.8 |
| 工作溫度（℃） | 220 | 220 |
| 排量（kg/h） | 2100 | 500-3000 |
| 工作介質 | 蒸汽、凝結水 | |
四、981-3蒸汽疏水閥連接尺寸
| 型號 | 981-3 | 981 | 980 |
|---|---|---|---|
| 連接尺寸 | 15．20．25 | 15．20．25 | 15．20．25 |
| Amm | 100 | 100 | 100 |
| Bmm | 190 | 190 | 190 |
| Cmm | 127 | 127 | 127 |
| Dmm | 100 | 100 | 100 |
| 螺栓數量 | 6 | 6 | 6 |
| 充許壓力及溫度 | 1.7MPa 232c | 1.7MPa 232c | 1.7MPa 232c |
| 工作壓力 | 1.7 | 1.7 | 1.7 |

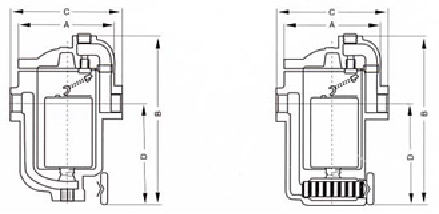

五、981-3蒸汽疏水閥結構圖
