| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | FT43 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 種類 : | 浮球式 |
| 公稱通徑 : | DN32 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 球體 |
| 規格 : | DN32 |

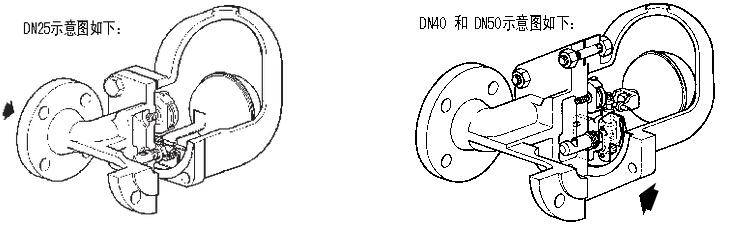

一、產品結構圖
二、產品特點
? 杠桿浮球式蒸汽疏水閥的優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排， 小過冷度為 0℃，能使加熱設備達到工作效率；杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的 低工作壓力0.01Mpa，背壓率 ≤85%；內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥 座 結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備的蒸汽疏水閥。
采用新型閥機構（新 SCCV 關閉方式），具有優良的密封性和耐久性。
平衡雙閥座設計，比一般的疏水閥體積小而排量大，在特大排量場合更能發揮優越性。
內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
? 廣泛用于石油、化工、食品、造紙、冶金等行業大型蒸汽設備及高壓滅菌、空調設備、干燥機、各種大型熱交換器等。
工作原理
? 該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
三、產品零件材質
零件名稱 | 零件材料 |
閥體 閥蓋 | 鑄鋼 |
浮球 | 不銹鋼 |
四、技術參數
公稱壓力 | ?PN40 |
PMA允許壓力 | ?40bar g @ 100℃ |
TMA允許溫度 | ?300℃ @ 27.5bar g |
TMI 低允許溫度 | ?-10℃ |
PMO工作壓力* | ?32bar g @ 239℃ |
TMO工作溫度 | ?285℃ @ 28.5bar g |
TMIO 低工作溫度 | ? ?0℃ |
△PMX 低工作壓差 | FT44-4.5 ?4.5bar |
| FT44 -10 ?10bar | |
| FT44 -14 ?14bar | |
| FT44 -21 ?21bar | |
| FT44 -32 ?32bar | |
冷態測試壓力 | 60bar g |
五、連接尺寸
DN | A |
32 | 230 |
40 | 230 |
50 | 230 |
