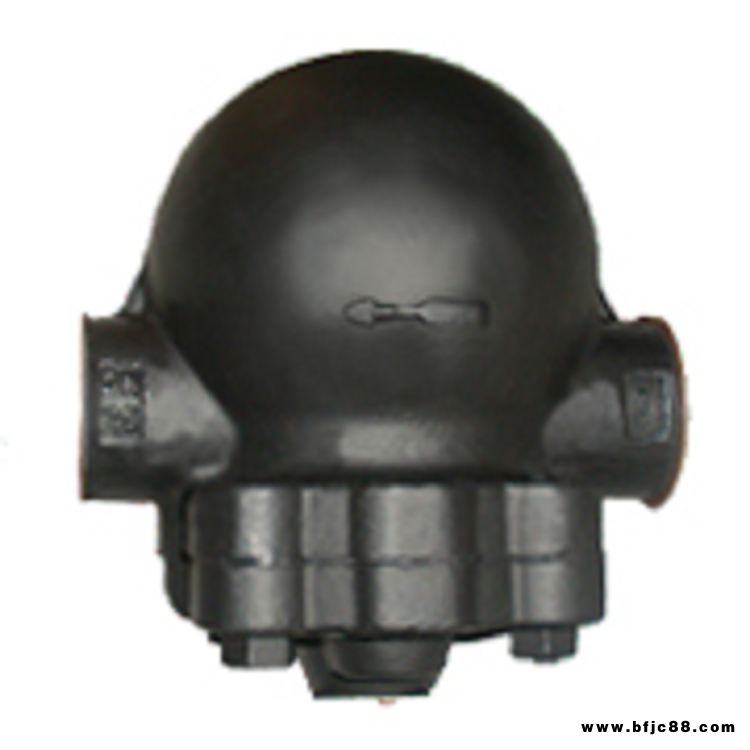

一、結構特點和用處
??杠桿浮球式蒸汽疏水閥的優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排， 小過冷度為 0℃，能使加熱設備達到工作效率；杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的 低工作壓力0.01Mpa，背壓率≤85%；內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備的蒸汽疏水閥。
特點
采用新型閥機構（新 SCCV 關閉方式），具有優良的密封性和耐久性。
平衡雙閥座設計，比一般的疏水閥體積小而排量大，在特大排量場合更能發揮優越性。
內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
應用
? 廣泛用于石油、化工、食品、造紙、冶金等行業大型蒸汽設備及高壓滅菌、空調設備、干燥機、各種大型熱交換器等。
工作原理
? 該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
結構圖
二、性能指標

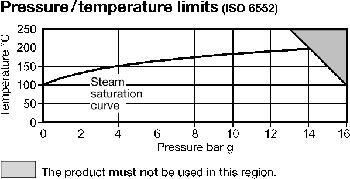

注：灰色區域示意該產品禁用。
三、主要技術參數
公稱壓力 | ?PN16 |
PMA允許壓力 | ?16bar g @ 120℃ |
TMA允許溫度 | ?250℃ @ 13bar g |
TMI 低允許溫度 | ?-10℃ |
PMO工作壓力* | ?14bar g |
TMO工作溫度 | ?250℃ @ 13bar g |
TMIO 低工作溫度 | ? ?0℃ |
△PMX 低工作壓差 | FT14-4.5 ?4.5bar |
| FT14 -10 ?10bar | |
| FT14 -14 ?14bar | |
冷態測試壓力 | 24bar g |
四、主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
浮球 | 不銹鋼 |
五、連接尺寸
DN | A | B |
15 | 121 | 107 |
20 | 121 | 107 |
25 | 150 | 107 |

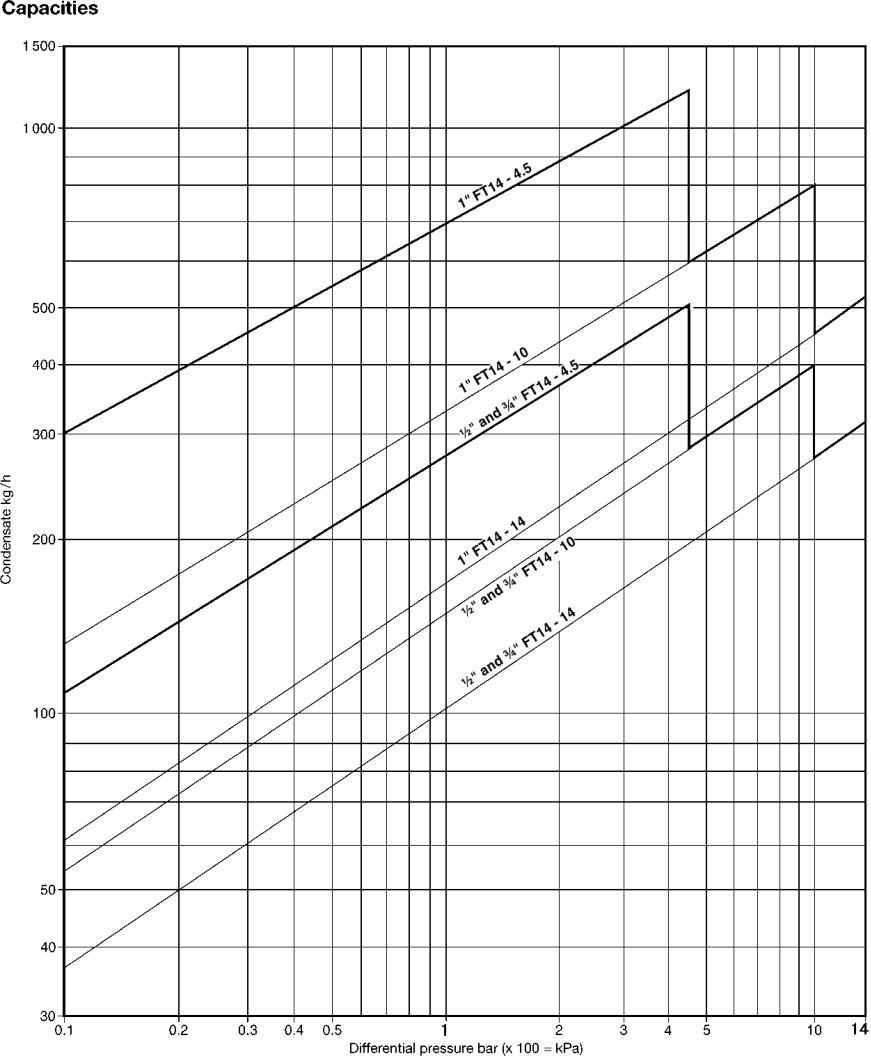

六、排水量
安裝及使用說明：
1、圓盤式疏水閥在安裝前必須清冼管路，除去雜物。
2、疏水閥應水平安裝，疏水前的管道要朝疏水閥方向下坡一點，以免產生汽鎖現象,其閥體上指示的流向必須與管路內凝結水的流向一致。
3、本閥在安裝時，應盡可能接近供熱設備，管路直徑不能小于本閥的公稱通徑。
4、本閥應安裝在蒸汽管路的末端， 低點。
5、整個裝置中，各設備各安裝疏水閥，分別排出凝結水，以免產生汽阻現象，影響加熱效果。
6、若長期停止送汽時，疏水閥體內的積水應由閥體下端螺塞孔排出。
7、在每個疏水閥前后要安裝閥門，宜采用閘閥，以便于維修疏水閥時使用。
