| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | KPF3 | 材質 : | WC6 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN20 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 直通式 |
| 規格 : | DN20 |

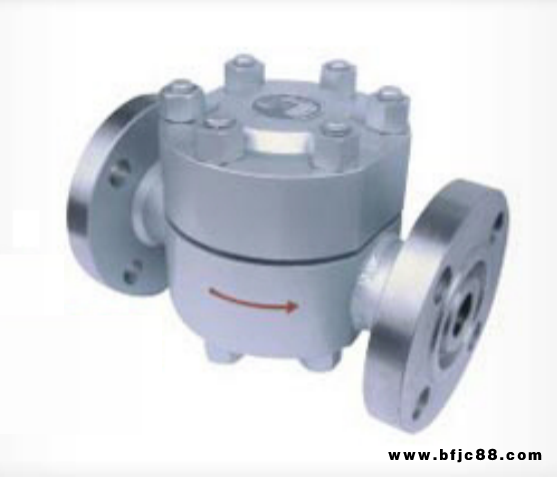

一、KPF3法蘭高壓圓盤式疏水閥產品概述
KPF3法蘭高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。
二、KPF3法蘭高壓圓盤式疏水閥產品用途
當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
三、KPF3法蘭高壓圓盤式疏水閥產品特點
閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置， 節能。
可迅速排出設備起動時的空氣及冷凝結水、排量大、漏汽率小。
抗蝕性強．動作可靠，經久耐用。
在工作壓力范圍內，無需調整，節能效果顯著。

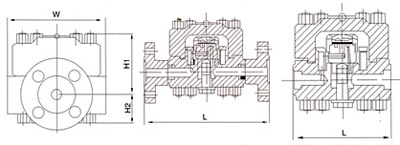

四、KPF3法蘭高壓圓盤式疏水閥結構圖
五、KPF3法蘭高壓圓盤式疏水閥連接尺寸
| 產品型號 | 口徑 | 連接方式 | 允許溫度℃ | 閥體材質 | 外形尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||
| HRF3 | 15 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
| 20 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| 25 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| HRF3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| HRF3 | 15 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 25 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
