| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | SUNA23H | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 種類 : | 浮球式 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 球式 | 類型(通道位置) : | 直通式 |
| 規格 : | DN50 |

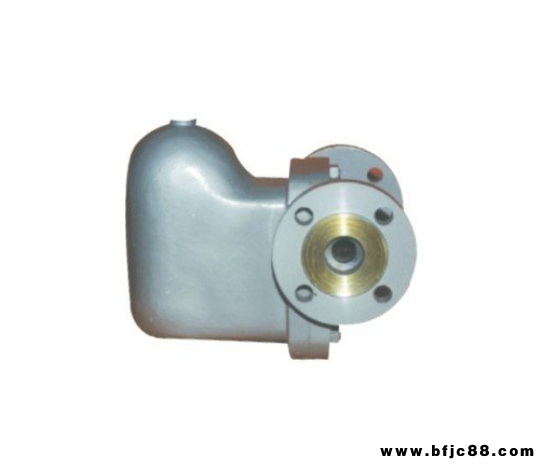

一、SUNA23(26)H杠桿浮球式疏水閥產品用途
SUNA23(26)H杠桿浮球式疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
二·、SUNA23(26)H杠桿浮球式疏水閥產品特定
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0度，特別適合用于疑結水量的工作場合。
三、SUNA23(26)H杠桿浮球式疏水閥零件材質
| 主要零部件材料袋 | 材料 |
|---|---|
| 閥體、閥蓋 | WCB、HT250不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 浮球 | 不銹鋼 |
| 控制架 | 不銹鋼 |
| 熱敏元件 | 哈氏合金 |
四、SUNA23(26)H杠桿浮球式疏水閥技術參數
| 產品型號 | 公稱通徑DN（mm） | 連接方式 | 使用壓力（MPa） | 溫度（℃） | 外形尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H1 | H2 | W | |||||
| SFT14-16 | 15~20 | 螺紋 | 0.01~1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
| SF14-16 | 15~25 | 螺紋 | 0.01~1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
| F44-16 （SFT43） （SFT46） | 15~20 25 | 法蘭 | 0.01~1.6 | 350 | 195 215 | 255 | 85 | 115 | 110 |
| 32~50 65~80 | 法蘭 | 0.01~1.6 | 350 | 230 270 | 345 420 | 175 218 | 110 125 | 190 220 | |
| SUNA23 26H | 15~20 25 32~50 | 法蘭 | 0.01~4.0 | 350 | 195 215 230 | 145 235 | 60 125 | 90 145 | |

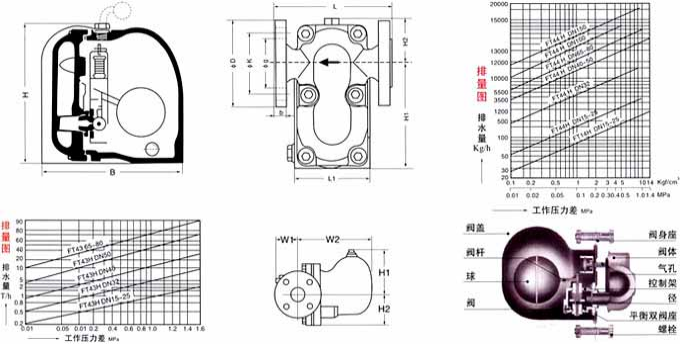

五、SUNA23(26)H杠桿浮球式疏水閥結構圖
