| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | LTB | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 螺紋 承插焊 | 種類 : | 雙金屬片 |
| 公稱通徑 : | DN15 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 | 規格 : | DN15 |
一、結構特點
特點
1.新型SCCV關閉系統設計，關閉可靠，壽命長久。
2.排放溫度可調整，有效利用高溫凝結水中的濕熱，節能效果顯著。
3.排放溫度調整在管網運行時就可進行，并可任意角度安裝。
4.閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄露。
5.抗水擊，排空氣性能良好。
6.工作時無噪聲，有利于保護環境。
7.通氣初始，閥門全部開啟，低溫冷凝水和空氣迅速排除。
8.內部零件全部采用不銹鋼材質，抗腐蝕性好。

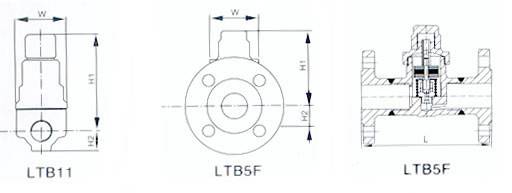

結構圖
二、主要用途
該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。

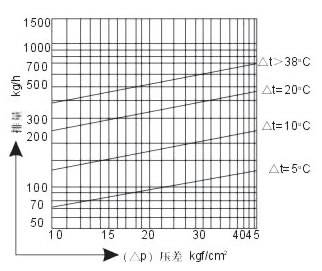

三、排水量表
● △ t 為排水溫度與飽和凝結水溫度之差，溫度（ △ t ）增加，排量隨之增加。
● 該閥出廠前疏水溫度已調節在 95 ℃ 左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節旋轉螺釘。順時針旋轉閥芯前進，疏水量減少，疏水溫度降低；逆時針旋轉，閥芯后退，疏水量增大，疏水溫度上升，調整后將鎖緊螺母擰緊。
四、產品規格尺寸
產品型號 | 通徑 (mm) | 連接方式 | 工作壓力 | 充許 | 閥體材料 | 外型尺寸 | |||
L | H1 | H2 | W | ||||||
LTB6 (CS17H-16C) | 15-25 | 螺紋 | 0.01-1.6 | 220 | WBC A105 | 95 | 111 | 23 | 60 |
LTB6F | 15 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 160 | 111 | 23 | 60 | |||||
25 | 160 | 111 | 26 | 60 | |||||
32 | 210 | 118 | 27 | 61 | |||||
40 | 230 | 123 | 30 | 66 | |||||
50 | 230 | 123 | 30 | 66 | |||||
(LTB6W) | 15 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
20 | 95 | 106 | 35 | 58 | |||||
25 | 95 | 106 | 35 | 58 | |||||
(TB11) | 15 | 螺紋 | 0.01-1.6 | 220 | (TB11) | 95 | 106 | 35 | 58 |
20 | 95 | 106 | 35 | 58 | |||||
25 | 95 | 106 | 35 | 58 | |||||
(TB11F) | 15 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 160 | 111 | 23 | 60 | |||||
25 | 160 | 111 | 26 | 60 | |||||
32 | 210 | 118 | 27 | 61 | |||||
40 | 230 | 123 | 30 | 66 | |||||
50 | 230 | 123 | 30 | 66 | |||||
LTB3 | 15 | 螺紋 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 85 | 80 | 23 | 54 | |||||
25 | 85 | 80 | 23 | 54 | |||||
LTB3F | 15 | 法蘭 | 0.1-1.6 | 350 | WBC A105 | 150 | 80 | 23 | 54 |
20 | 15. | 80 | 23 | 54 | |||||
25 | 160 | 80 | 23 | 54 | |||||
LTB3W | 15 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 85 | 80 | 23 | 54 | |||||
25 | 85 | 80 | 23 | 54 | |||||
LTB5 CS67H-16C | 15-25 | 螺紋 | 0.01-1.6 | 350 | WBC A105 | 85 | 90 | 20 | 62 |
LTB5F CS17H-16 | 15-20 25 | 法蘭 | 0.01-1.6 | 350 | WBC A105 | 150 160 | 80 | 23 | 54 |
(LTB5W) | 15-25 | 承插焊 | 0.01-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
