| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | TSF-1 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 種類 : | 雙金屬片 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 零部件及配件 : | 閥桿 |
| 類型(通道位置) : | 直通式 | 規格 : | DN50 |

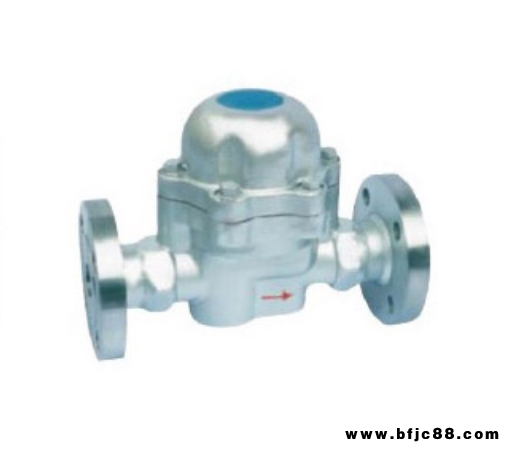

一、TSF-1可調雙金屬片式疏水閥產品功能
排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。
二、SF-1可調雙金屬片式疏水閥適用范圍
當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
三、SF-1可調雙金屬片式疏水閥連接尺寸
| 型號 | 公稱通徑DN（mm） | 尺寸 | ||
|---|---|---|---|---|
| L | H | H1 | ||
| TSF-1/2/3 | 15 | 110 | 130 | 35 |
| 20 | 110 | 130 | 35 | |
| 25 | 110 | 130 | 35 | |
| SF-1/2/3 | 15 | 155 | 170 | 45 |
| 20 | 155 | 170 | 45 | |
| 25 | 155 | 170 | 45 | |
四、SF-1可調雙金屬片式疏水閥零件材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼 |
| 墊片 | |
| 墊片 | F304柔性石墨 |
| 閥芯組件 | 不銹鋼 |
| 排放孔密封面 | 堆焊硬質合金 |
| 過濾網 | 不銹鋼 |

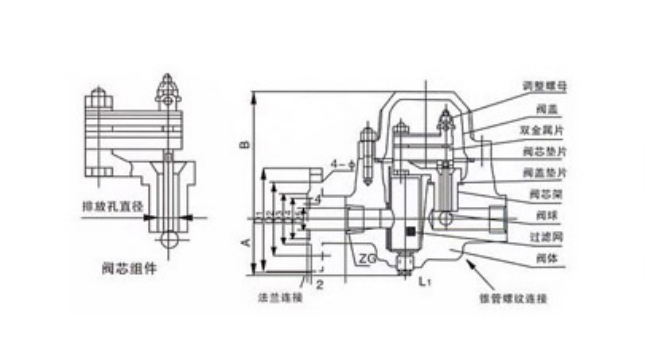

五、SF-1可調雙金屬片式疏水閥結構圖
