| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | HRW HRF | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 種類 : | 圓盤式 |
| 公稱通徑 : | DN50 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 規格 : | DN50 |
一、主要功能和用途
? 疏水閥（疏水器）適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止水錘現象及其可能引起的故障。高溫高壓圓盤式疏水閥主要用于高溫高壓飽和蒸汽主管路。
二、結構特點
1.帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。?
2.備有過濾網裝置。?
3.該閥動作靈敏可靠，排水量大。
三、工作原理
?本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。

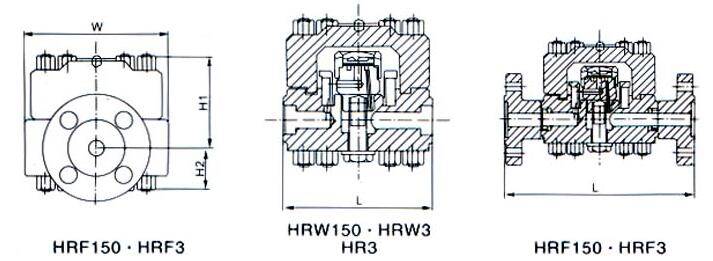

四、主要技術參數 結構與尺寸
產品型號 | 口徑 DN | 連接方式 | 工作壓力 | 小工作壓力 | 允許的工作溫度℃ | 閥體材質 | 外形尺寸 (mm) | |||
L | H1 | H2 | W | |||||||
HRF3 | 15 | 法 蘭 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 230 | 78 | 35 | 135 |
20 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 230 | 78 | 35 | 135 | ||
25 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 230 | 78 | 35 | 135 | ||
HRW3 | 15 | 承插焊 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 |
20 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 | ||
25 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 | ||
| HR3 | 15 | 內螺紋 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 |
20 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 | ||
25 | 8 Mpa | 0.8Mpa | 500 | WC6F22 | 130 | 78 | 35 | 135 | ||
| HRF 150 CS49H -160V | 15 | 法 蘭 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 |
20 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 | ||
25 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 | ||
32 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 | ||
40 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 | ||
50 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 400 | 122 | 58 | 228 | ||
| HRW 150 CS69H -160V | 15 | 承插焊 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 220 | 122 | 58 | 228 |
20 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 220 | 122 | 58 | 228 | ||
25 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 220 | 122 | 58 | 228 | ||
32 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 320 | 122 | 58 | 228 | ||
40 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 320 | 122 | 58 | 228 | ||
50 | 15Mpa | 0.8Mpa | 500 | WC6F22 | 320 | 122 | 58 | 228 | ||

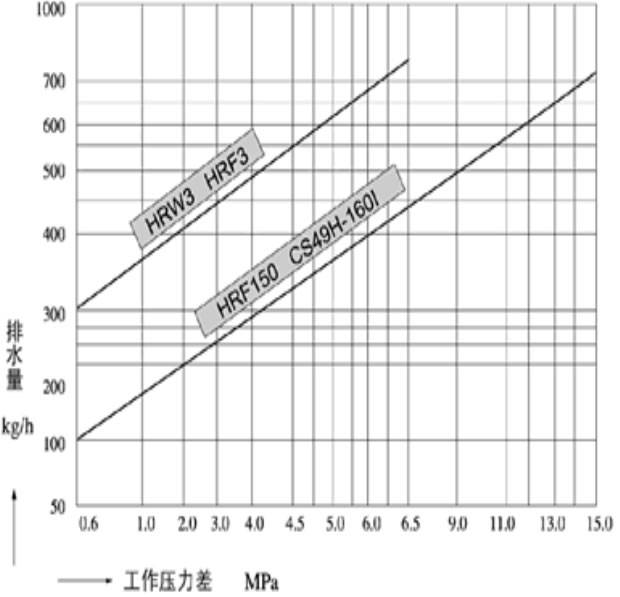

五、排 水 量
六、安裝注意事項
1 、閥門在安裝前應清洗管路，除去雜質。
2 、安裝時閥體上指示的流向必須與管路內介質流向一致。
3 、本閥門前后應各安裝一閥門，便于維修。
