| 產品特性 : | 柱上斷路器 | 是否進口 : | 否 |
| 產地 : | 溫州 | 加工定制 : | 否 |
| 品牌 : | 言程電氣 | 型號 : | ZW32-12M |
| 極數 : | 1P+N | 額定頻率 : | 60 |
| 滅弧方式 : | 真空斷路器 | 額定絕緣電壓 : | DC220 |
| 機械壽命 : | 1 | 物料編號 : | 456260 |
| 小包裝數 : | 1 |
高壓計量 融合成套柱上斷路器雙互感器 固封極柱 10KV真空開關

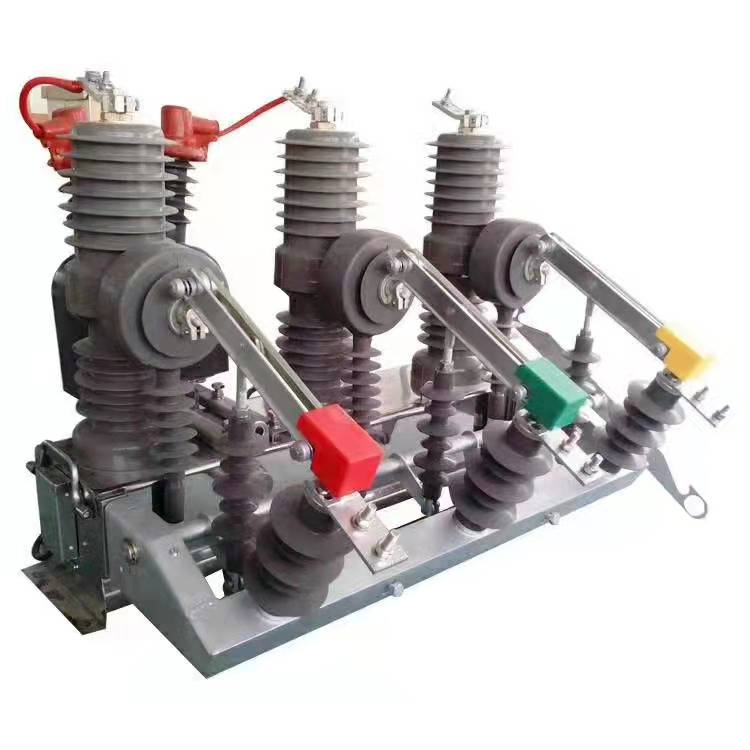

ZW32-12F看門狗真空斷路器型戶外高壓真空分界斷路器（以下簡稱分界斷路器）是我公司自主研發的一款新型產品，具分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多功能智能化裝置產品。
采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
手動分閘裝置；當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；
位置檢測器；接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
開關外殼采用不銹鋼或噴塑處理，耐腐蝕性，耐氣候性好；
可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
可與控制器配套實現遙控，遙測，遙信，遙調（四遙）功能。
ZW32-12真空斷路器 /ZW32-12真空斷路器10千伏真空斷路器|
型號及含義：
ZW32-12F/630-20
Z:真空斷路器；W：戶外；32:設計型號；12：額定電壓；630：額定電流；20：開斷電流；F:分界開關
分界開關功能概述：
自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則 動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過短信或計算機后臺方式操作真空分界斷路器分閘。
分界斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型接插件和戶外密封電纜進行電氣連接。 分界斷路器采用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手、電動 分閘功能。 分界斷路器外置1 只零序CT，變比為20/1，0.1～5A （一次電流）區段保持線性關系， 額定負載1Ω，額定負載下的變比誤差應小于3%。一次零序電流為400A，二次輸出電流有效 值不小于5A。額定短時耐受電流16kA、20kA、25kA,4S。 分界斷路器外置2 只單相CT，變比600/5（或用戶的變比），額定負載10Ω，精度10P20，額定短時耐受 電流16kA、20kA,4S。 分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量300VA，精度3P 級， 控制器和斷路器的操作電源和電壓信號均由PT提供。
