| 產品特性 : | 多路集成 | 是否進口 : | 否 |
| 產地 : | 東莞 | 加工定制 : | 否 |
| 品牌 : | 晶冬 | 型號 : | ZTCSV0800 |
| 測量范圍 : | 0-1200 | 訂貨號 : | 12313213 |
| 貨號 : | 11174511 | 測量精度 : | 0.1 |
| 外形尺寸 : | 125*40*90 mm | 顯示方式 : | 無 |
| 工作環境 : | 常規 | 是否跨境貨源 : | 否 |
? ? 溫度模塊,型號ZTCSV0600， ZTCSV1200多路溫控模塊,晶冬自動化
? ?本模塊特點通道數多，信號采集速度快，測量精度高，廣泛使用在玻璃設備， ?電池真空加熱爐，電池化成設備，測試?yán)匣O(shè)備等行業。
? ? 產品型號：ZTC-SV600：6路信號采集，6路晶體管控溫輸出，ZTC-SV1200：12路信號采集，12路晶體管控溫輸出?
? ?1 型號說明書
?
? ? ? ?1熱電偶 TC（熱電阻）信號建議通過屏蔽電纜（連接電纜）接入。電纜應 遠離電源線或其他可能產生電磁干擾的電線。使用長的電纜（連接電纜） 容 易受到噪聲的干擾，建議使用長度小于 100 米的電纜（連接電纜）。電纜 （連接電纜）存在阻抗，會引入測量誤差，溫度偏差設置解決此問題；
? ? ?2 熱電阻 TR 采用三線制接法,如果使用兩線制熱電阻傳感器，需要將 腳和 第三腳短接。
? ? ?3 假如通道 1 輸類型選擇 4～20MA 或者 0～10V 時，則信號+接L1+，信號- 接 LR1-；其它通道接線相似。
? ? ?4 如果存在過多的電氣干擾，請將屏蔽線（熱電偶的電纜屏蔽端，熱電阻的 連接電纜屏蔽端，485 通訊線的屏蔽端）與溫控器接地端 PG 相連接。
? ? ?5 24V 供電電源可以使用主模塊的輔助輸出 24VDC 電源，也可以使用其它滿足 要求的電源。供電范圍 24VDC±20%，電壓紋波 5%，功耗 200MA。
? ? ?6 門極開路的晶體管控溫輸出,回路電壓 5～30VDC，電流 300MA，外接驅 動固態繼電器。
通訊說明
? ? 本模塊采用 Modbus-RTU 通訊協議，通訊參數設置請參看模塊側面說明,通訊設置 參數更改后模塊需重新上電有效。MODBUS 支持 01、03、05、06、16 功能。01、05 功能碼對位寄存器進行操作，03、06、16 功能碼對整數寄存器進行操作，保存 標記為 Y 代表使用參數保存功能時，能夠被寫入閃存，標記為 N 表示不能被寫入 閃存。 多一次可讀寫 40 個整數寄存器單元。 多一次可寫 8 個整數寄存器單元。 （例如通道 1 測量值#100 代表此整數寄存器的地址是十進制100；例如M100 代 表此位寄存器的地址是十進制 100）。
模塊運行監測
用戶須知
1. 保修范圍指模塊本體。
2. 保修期為十二個月，保修期內正常使用情況下，產品發生故障或損壞，我 公司免費維修。
3. 保修期起始時間為產品制造出廠日期，機器編碼是判斷保修期的依據， 無機器編碼的設備按過保處理。
4. 即使在保修期內，如發生以下情況，
將收取一定的維修費用： 不按用戶手冊操作導致的機器故障；? 由于火災、水災、電壓異常等造成的機器損壞；?
將模塊用于非正常功能時造成的損壞。自行拆卸模塊 .服務費按實際費用計算，如另有合同，以合同優先的原則處理。
5. 如您有問題可直接與我公司聯系。

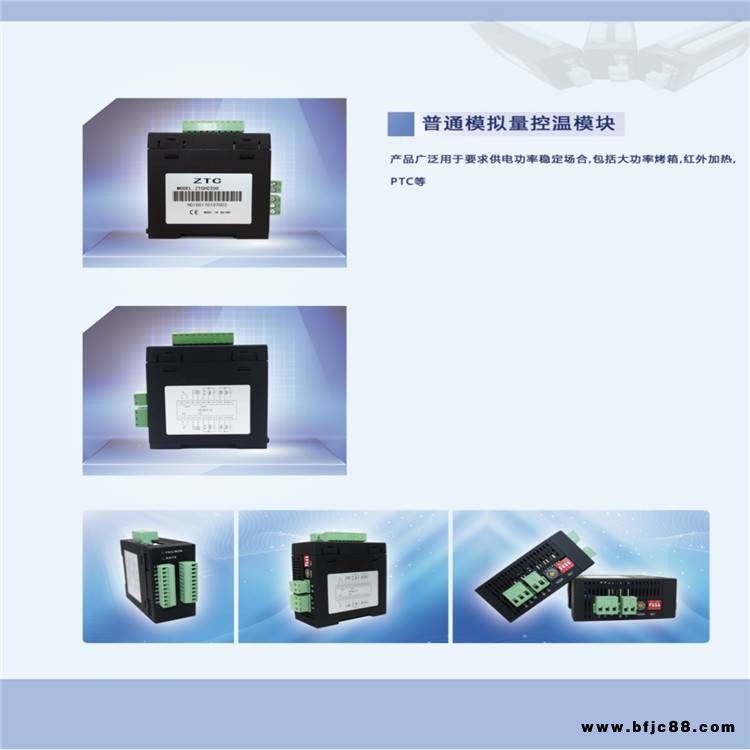

產品應用圖片?
