| 產品特性 : | 高壓 | 品牌 : | HST |
| 型號 : | HFQ-SCV400 | 材質 : | 不銹鋼 |
| 連接形式 : | 內螺紋 | 訂貨號 : | 30 |
| 加工定制 : | 否 | 貨號 : | 10 |
| 公稱通徑 : | 3-10 | 密封形式 : | 硬密封型 |
| 壓力環境 : | 高壓 | 工作溫度 : | 常溫 |
| 標準 : | QB2020 | 流動方向 : | 單向 |
| 形態 : | 針式 | 零部件及配件 : | 執行器、閥體、閥桿、定位器 |
| 類型(通道位置) : | 2通 | 適用介質 : | 氣體+液體 |
| 用途 : | 截止 | 規格 : | 3-10 |
| 是否跨境貨源 : | 否 |

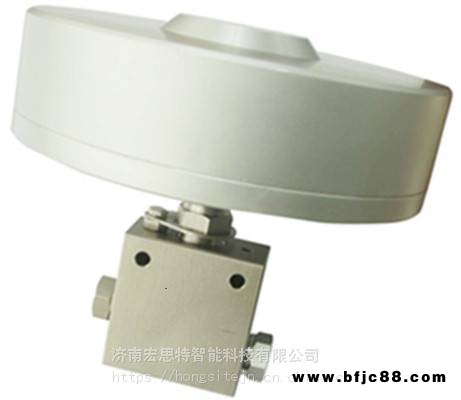

高壓氣控針閥使用說明
一、操作方法
a、安裝前，檢查氣控針閥外形有否損壞，若有損壞將可能導致高壓氣控閥不能正常使用，此時可向技術人員或者供應商咨詢。
b、安裝前，檢查閥接口、閥內部以及閥表面是否干凈，如果不干凈的話，可以用氣吹掃（注意：如果有鐵屑之類的，務必先將鐵屑等固體顆粒傾倒出來再吹掃，以免損傷閥體內部甚至密封面）。
c、按照氣控針閥結構，正確安裝針閥于管路或系統上。對于進出口有標識的氣控針閥，按照標識（進口Inlet，出口Outlet）連接。對于進出口沒有標識的氣控針閥，按照“低進高出”的原則連接，即處于低位的連接口是進口，處于高位的連接口是出口。注意管路和系統也須是清潔的，并且系統中應安裝有過濾器以保護系統元器件。
d、安裝完畢后，檢查管路安裝是否正確，尤其是控制氣控針閥開啟/關閉的空氣壓力是否在供應商指定的壓力范圍內。
e、安裝完畢后，啟/閉針閥2-3次，以檢查其性能是否良好。
2.注意事項
a、由于氣控針閥的結構和做工不同，每個氣控針閥所需的空氣壓力不盡相同，務必向供應商咨詢，以免氣控針閥不能正常工作，甚至被損壞。
b、氣控針閥的額定壓力必須≥系統工作壓力。有脈沖的系統，氣控針閥的額定壓力要高于系統工作壓力一個合適的裕量。
c、氣控針閥的材質必須和系統介質匹配。像酸、堿類流體，大部分氣控針閥都不適用。
d、氣控針閥的工作溫度必須在允許的工作溫度范圍內，并且注意，氣控針閥的承壓能力會隨著溫度變化而變化，尤其是高溫和低溫時，承壓能力變化較大。
e、若氣控針閥不能正常工作，忌自行拆卸。一定要向供應商咨詢解決方法。
f、控制氣控閥的空氣壓力一般在4.5bar-5bar之間，太小可能導致密封不住，太高對閥的使用壽命有影響。
二、氣控針閥根據壓力等級分輕載型和重載型
根據作用機理用常開型和常閉型，常開型氣控閥，控制氣不通的狀態下，流體可以自由通過，控制氣通的狀態下，流體不能通過，常閉型與之相反。
三、選型參數表如下：
壓力等級 | 類型 | 接口尺寸（連接方式） | 控制方式 |
10-10000Psi(69MPa) 20-20000Psi(138MPa) 30-30000Psi(207MPa) 60-60000Psi(414MPa) |
AV1=2通直通氣控針閥 AV2=2通直通氣控針閥
| M1=ZG1/4”內螺紋 M2=ZG3/8”內螺紋 H1=M14*1.5內螺紋 H2= M20*1.5內螺紋 |
S=常閉 0=常開 |
注：壓力10000Psi以上可以選用M2、M3、M4連接方式，超過10000Psi選用H1、H2連接方式
四、工作壓力、接口尺寸、通徑參數表如下：
工作壓力 | 接口 | 通徑mm | 2通直通 | 2通直角 | 控制方式 |
10000 Psi (69MPa) | ZG1/4 | 3.0mm | 10AV1M1 | 10AV2M1 | S=常閉 標準產品為常閉 |
ZG3/8 | 3.0mm | 10AV1M2 | 10AV2M2 | ||
20000 Psi (138MPa) | M14×1.5 | 2.5mm | 20AV1H1 | 20AV2H1 | |
M20×1.5 | 2.5mm | 20AV1H2 | 20AV2H2 | ||
30000 Psi (207MPa) | M14×1.5 | 2.0mm | 30AV1H1 | 30AV2H1 | |
M20×1.5 | 2.0mm | 30AV1H2 | 30AV2H2 | ||
60000 Psi (414MPa) | M14×1.5 | 2.0mm | 60AV1H1 | 60AV2H1 |
常閉型：
液體10000Psi（69MPa）以下選用輕載型，大于10000Psi選用重載型
氣體5000Psi(35MPa）以下選用輕載型，大于5000Psi選用重載型
常開型：
液體20000Psi（138MPa）以下選用輕載型，大于20000Psi選用重載型
氣體5000Psi(35MPa）以下選用輕載型，大于5000Psi選用重載型
五、使用說明
控制氣壓：
輕載型常閉型：控制氣壓：0.5-0.8Mpa
輕載型常開型：控制氣壓：0.5-0.8Mpa
重載型常閉型：控制氣壓：0.45-0.8 Mpa
重載型常開型：控制氣壓：0.4-0.7 Mpa
當控制氣壓小壓力要求時，可能會出現閥關閉不到位導致漏液的情況。
